Как работают автоматические воздухоотводчики?

Авто-воздухоотводчик прямой с отсекающим клапаном, хром 1/2"

Автоматический воздухоотводчик - это устройство, которое самостоятельно удаляет скопившийся воздух из систем отопления или водоснабжения, не требуя вашего участия.

Его работа основана на простом и надежном поплавковом механизме, который автоматически открывает и закрывает выпускной клапан.

Понимание принципа помогает правильно установить устройство и оценить его важность для системы.

Как работает устройство?

Процесс работы - это непрерывный цикл, который можно сравнить с работой поплавка в бачке унитаза, только наоборот. Как правило, выделяют три фазы.

1. Нормальное состояние (клапан закрыт)

Когда система заполнена водой и воздух отсутствует, поплавок находится в верхнем положении, так как его выталкивает жидкость (по закону Архимеда).

В этом положении рычаг передаёт усилие на игольчатый клапан, и тот, прижимаясь к седлу, герметично закрывает выпускное отверстие. Вода не вытекает.

2. Сбор воздуха и открытие клапана

Воздух из системы постепенно попадает в камеру воздухоотводчика, так как стремится в самую высокую точку.

Вода внутри камеры начинает вытесняться более лёгким воздухом, её уровень понижается. Поплавок теряет поддержку и начинает опускаться вместе с падением уровня жидкости.

Опускаясь, он тянет за собой рычаг, который отводит игольчатый клапан от седла. Открывается выпускное отверстие, и с характерным шипением воздух под давлением системы выходит наружу.

3. Сброс воздуха и возврат в исходное состояние

Как только воздух удалён из камеры, освободившееся пространство мгновенно занимает вода, поступающая из системы. Уровень жидкости быстро восстанавливается.

Поплавок, как пробка, всплывает, приводя рычаг в исходное положение. Игольчатый клапан снова прижимается к седлу, герметично закрывая отверстие.

На этом цикл будет завершен, и устройство снова переходит в первую фазу.

Именно эта простая и безотказная механика делает автоматический воздухоотводчик для отопления одним из самых важных элементов для работы любой закрытой гидравлической системы.

Условия для корректной работы

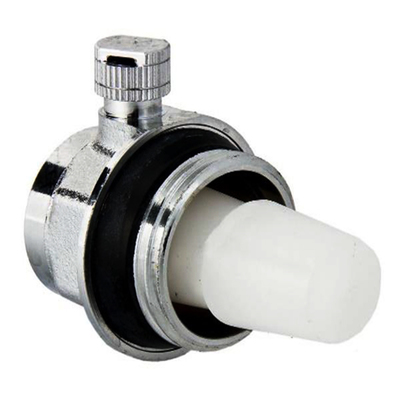

Воздухоотводчик автоматический для радиатора (левый)

1. Корпус должен стоять строго вертикально. Даже небольшой наклон приведёт к тому, что поплавок будет задевать за стенки камеры и заклинит, либо клапан не сможет герметично закрыться.

2. Устройство рассчитано на работу в системах с принудительной циркуляцией, где давление стабильно и, как правило, превышает 1,5 бара.

В системах с естественной циркуляцией (где давление очень мало) поплавок может не преодолеть сопротивление пружины клапана, и воздухоотводчик работать не будет.

3. Мельчайшая окалина, ржавчина или песок могут попасть под уплотнительную прокладку игольчатого клапана.

Это приведёт к постоянной микроутечке - из-под колпачка будет сочиться вода. В таком случае устройство нужно:

- снять;

- прочистить;

- установить заново.
