Особенности монтажа пресс фитингов для труб
Монтаж пресс-фитингов кардинально отличается от традиционных резьбовых и обжимных соединений. Его главная особенность - создание неразъемного соединения, которое по своей надежности сопоставимо с цельными участками трубопровода.
Процесс требует применения специального пресс-инструмента, который обеспечивает равномерное и строго дозированное давление, необходимое для герметизации.
Разновидности
Пресс-фитинг Уголок никелированный 16 х 1/2" Н
Многообразие пресс-фитингов обусловлено как материалом труб, так и конфигурацией систем. Для монтажа используются фитинги из латуни или нержавеющей стали, рассчитанные на разные рабочие среды и давление.
На рынке представлены все стандартные конфигурации:
- муфты для соединения прямых участков;
- отводы для изменения направления трубопровода;
- тройники и крестовины для создания ответвлений;
- переходники для стыковки труб разного диаметра.
Отдельного внимания заслуживают комбинированные фитинги, имеющие пресс-гильзу с одной стороны и резьбовое соединение - с другой. Это позволяет легко интегрировать такой узел в существующую систему с запорной арматурой или приборами учета.
В компании «Трубавоз» вы можете купить пресс-фитинги, которые подойдут для выполнения различных задач.
Но предварительно стоит ознакомиться с особенностями установки, чтобы подготовиться к процессу.
Технология монтажа
1. Качественный монтаж начинается с тщательной подготовки трубы. Ее необходимо отрезать строго перпендикулярно оси, используя специальный труборез, что обеспечивает правильное прилегание всех элементов конструкции.
2. После этого торец трубы требует обязательной обработки - с помощью торцевой фрезы удаляются все заусенцы и формируется внутренняя фаска.
Эта операция критически важна, поскольку любые неровности могут повредить уплотнительные кольца фитинга и нарушить герметичность будущего соединения.
3. Глубина входа трубы в фитинг должна контролироваться с особой тщательностью. Для этого используется:
- специальный калибровочный шаблон,
- или нанесенная на корпус фитинга маркировка.
Пренебрежение этим этапом часто приводит к неполной посадке трубы и последующему протеканию соединения.
4. Особое внимание следует уделить чистоте соединяемых поверхностей - даже мелкие абразивные частицы могут нарушить целостность уплотнительных элементов.
5. После завершения подготовительных работ труба аккуратно вставляется в фитинг до характерного щелчка, который свидетельствует о правильном положении всех компонентов.
6. Затем на гильзу фитинга накладываются пресс-клещи. Современные пресс-инструменты часто оснащаются системой индикации, которая подтверждает достижение оптимального давления.

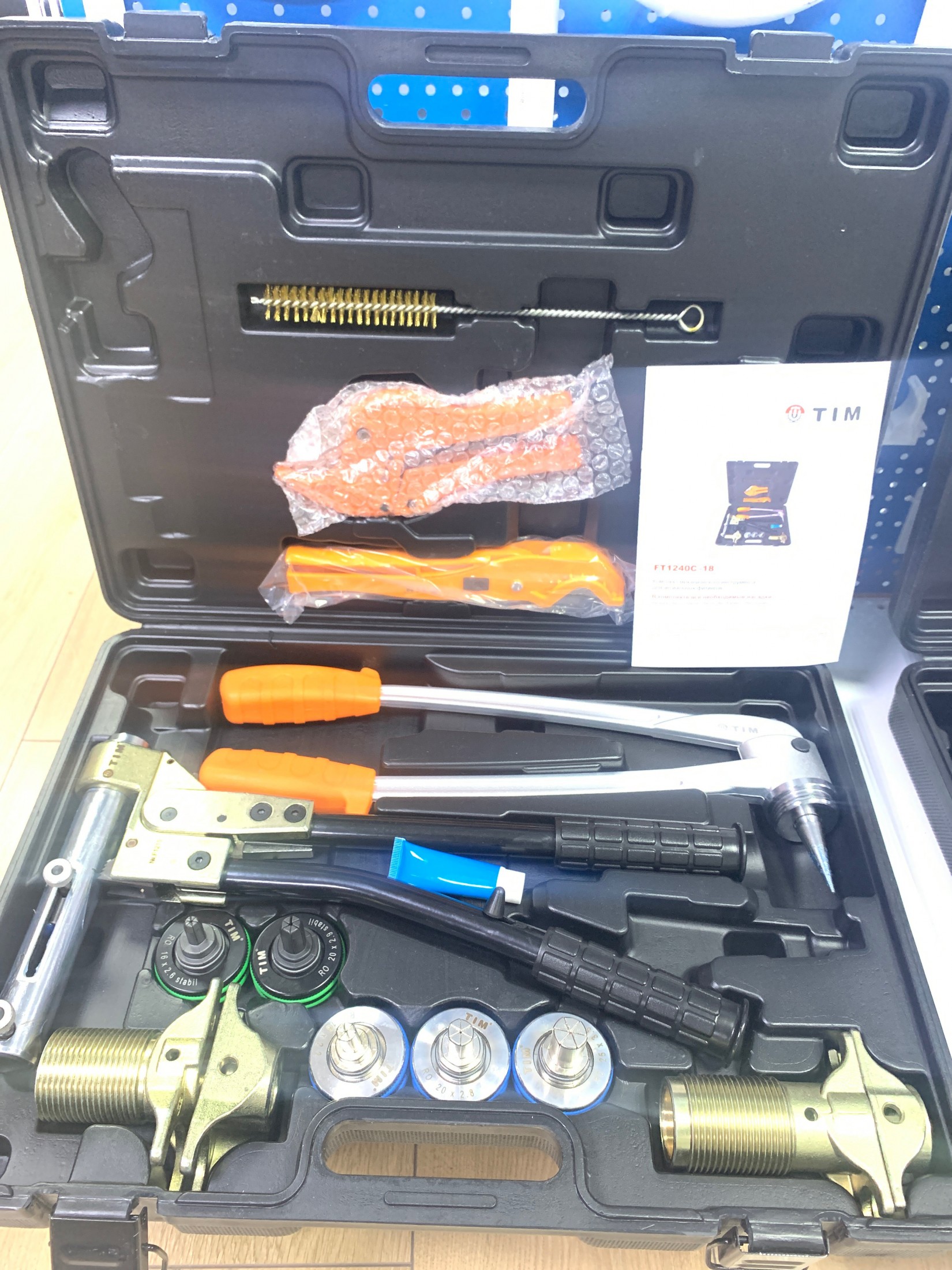

Ручной универсальный аксиальный пресс инструмент для изготовления соединений
В процессе обжима инструмент создает равномерное радиальное давление, в результате которого гильза необратимо деформируется, плотно обжимая трубу и формируя надежное соединение.
Успешность операции визуально подтверждается появлением двух четких кольцевых вмятин на гильзе.
Возможные ошибки
1. Наиболее распространенной ошибкой является использование некалиброванного или непрофильного инструмента.
- Ручные пресс-клещи должны регулярно проверяться на соответствие калибровочным меткам;
- гидравлические - проходить поверку.
2. Серьезной проблемой становится и недостаточная подготовка трубы: неровный срез или оставшиеся заусенцы нарушают геометрию соединения и создают течь.
3. Важно контролировать глубину посадки трубы - недовод до упора неизбежно приведет к протечке.
4. Еще один риск связан с попыткой повторного использования фитинга или исправления неправильно обжатого соединения дополнительным поджатием.
Такой подход категорически недопустим, так как нарушает целостность металла и не обеспечивает требуемой герметичности.
