Правила установки коаксиального дымохода для газового котла
Установка коаксиального дымохода для газового котла требует строгого соблюдения правил. Главная цель - обеспечить безопасность жильцов и корректную работу отопления.
Перед началом работ необходимо получить разрешение местной газовой службы, а сам монтаж должны выполнять квалифицированные специалисты с допуском.
Любая ошибка может привести к:
- нарушению тяги;
- утечке угарного газа;
- пожару.
Основные правила установки
1. Горизонтальный участок дымохода, проходящий через стену, обычно не должен превышать 3 метров. Каждый поворот на 90 градусов сокращает допустимую длину.
2. Очень важно обеспечить правильный уклон трубы.
- Если в системе нет специального сборника, трубу монтируют с уклоном 3-12 градусов на улицу, чтобы конденсат стекал наружу.
- Если сборник есть - уклон делают в сторону котла.
3. Выходное отверстие дымохода на улице должно находиться на высоте не менее 2 метров от уровня земли. По горизонтали до окон, дверей или вентиляции должно быть не менее 0,5 метра.
- Если окно расположено над выходом дымохода, расстояние по вертикали должно быть не менее 1 метра.
- Если над выходом есть козырек, балкон или карниз, труба должна выходить за их проекцию.
4. При монтаже отверстие в стене должно быть больше диаметра трубы.
- В деревянной стене зазор составляет минимум 5 см.
- В кирпичной или бетонной - 1 см.
Это пространство в деревянном доме обязательно заполняют негорючим материалом, например, базальтовой ватой, для пожарной безопасности.
5. На коаксиальный дымоход категорически запрещено устанавливать обычные дефлекторы или зонты. Они нарушат баланс тяги и притока воздуха, что зимой неминуемо приведет к:
- обмерзанию оголовка;
- остановке котла.
6. Для сборки все стыки элементов должны заходить друг в друга не менее чем на половину диаметра трубы и плотно стягиваться обжимными хомутами.
Сборку ведут «от котла», вставляя следующий элемент в предыдущий.
Порядок монтажа

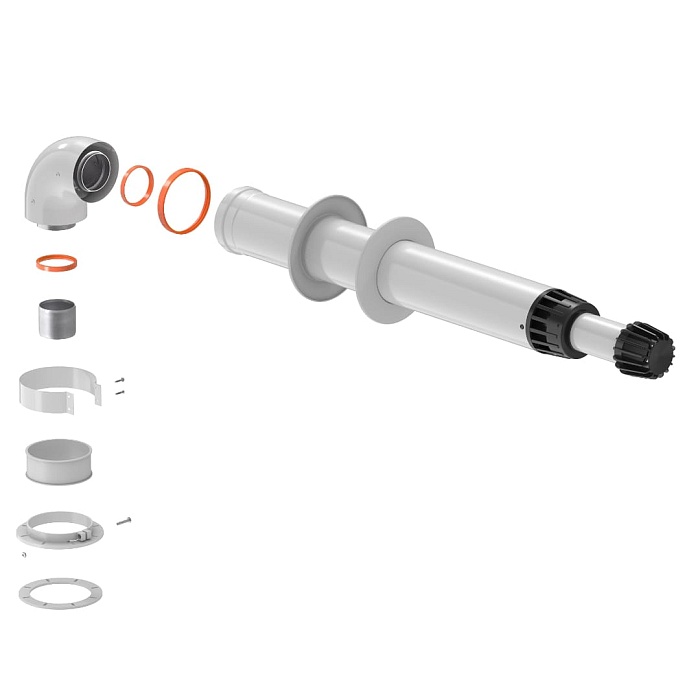

Комплект коаксиальный универсальный Royal Thermo АНТИЛЕД 60/100 - 1000мм
Эта пошаговая инструкция поможет понять процесс монтажа коаксиального дымохода для газового котла и выполнить его подготовку.
Работу должен проводить аттестованный специалист, так как любая ошибка может привести к отравлению угарным газом или пожару.
1. Специалист составляет план размещения дымохода с указанием всех расстояний до:
- окон;
- дверей;
- углов дома;
- земли;
- препятствий.
2. Проект установки согласовывается с местной газовой службой. Без этого разрешения подключение котла к газовой сети будет невозможным.
3. На основе схемы подбирается комплект дымохода:
- прямые трубы;
- колена (максимум 2);
- декоративные накладки;
- уплотнительные манжеты;
- крепежные хомуты.
Диаметр должен строго соответствовать патрубку котла. Для покупки товаров вы можете обратиться инженерный центр «Трубовоз» и проконсультироваться с нашими специалистами.
4. На стене размечается точка выхода. Она должна находиться на расстоянии не менее 0,5 м от окна, двери или вентиляции по горизонтали и минимум 2 м от земли.
5. С помощью мощного перфоратора со специальной коронкой в стене бурится отверстие.
Ключевое правило: диаметр отверстия должен быть минимум на 5 см больше диаметра трубы для деревянных стен и на 1 см - для кирпичных или бетонных.
6. В полученное отверстие вставляется негорючая гильза (например, из асбестоцемента или специальной трубы). Пространство между гильзой и стеной заполняется базальтовой ватой.
7. Начните сборку от патрубка котла, вставляя последующие элементы в предыдущие с нахлестом не менее 5-7 см.
Все стыки зафиксируйте обжимными хомутами. Выведите трубу через гильзу и закрепите на стене кронштейнами.
8. После монтажа установите декоративные накладки. Проверьте герметичность соединений и силу тяги анемометром.
После успешной проверки составьте и подпишите Акт о вводе в эксплуатацию.
