Как выбрать и установить коллекторную группу для отопления?

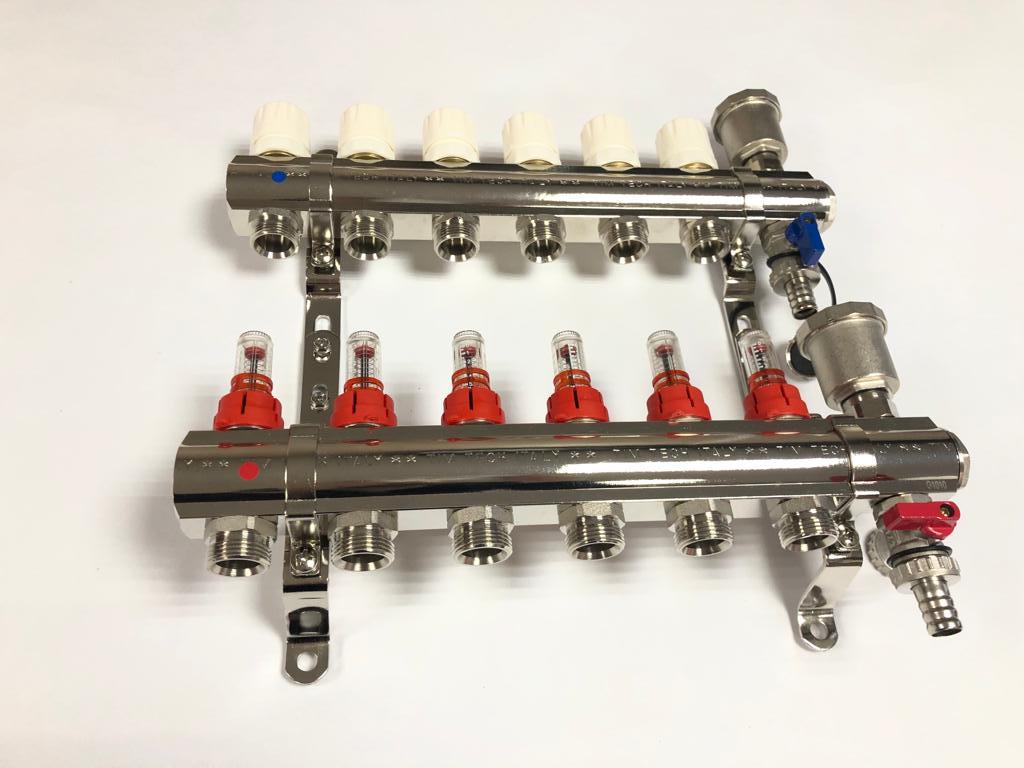

Коллекторная группа с расходомерами 1", 10 хода, нерж, без кранов и нак-ков (КВАДРАТ)

Коллекторная группа представляет собой ключевой элемент современной системы отопления, выполняющий функцию распределительного узла.

Ее основное назначение - равномерное распределение теплоносителя по отдельным контурам и обеспечение гидравлической стабильности системы.

Конструктивно коллектор состоит из двух параллельных гребенок, подающей и обратной, оснащенных несколькими отводами для подключения петель отопления.

Особенности выбора

1. Материал

При подборе коллекторной группы с расходомерами первостепенное внимание уделяют материалу изготовления.

- Латунные модели демонстрируют оптимальное сочетание прочности и коррозионной стойкости.

- Нержавеющие стальные аналоги предназначены для систем с повышенными эксплуатационными требованиями.

Количество отводов должно соответствовать числу независимых контуров с запасом в один-два выхода для потенциального расширения системы.

2. Дополнительные элементы

Существенное значение имеют дополнительные элементы оснащения:

- регулировочные клапаны с расходомерами на подающей гребенке обеспечивают точную балансировку потоков;

- термостатические головки позволяют задавать температурный режим для каждого контура.

На обратной гребенке критически важны сервоприводы, которые интегрируются с системами автоматизации.

3. Давление и пропускная способность

Дополнительными критериями служат рабочее давление и пропускная способность, которые должны на 15-20% превышать расчетные параметры системы.

Принцип работы

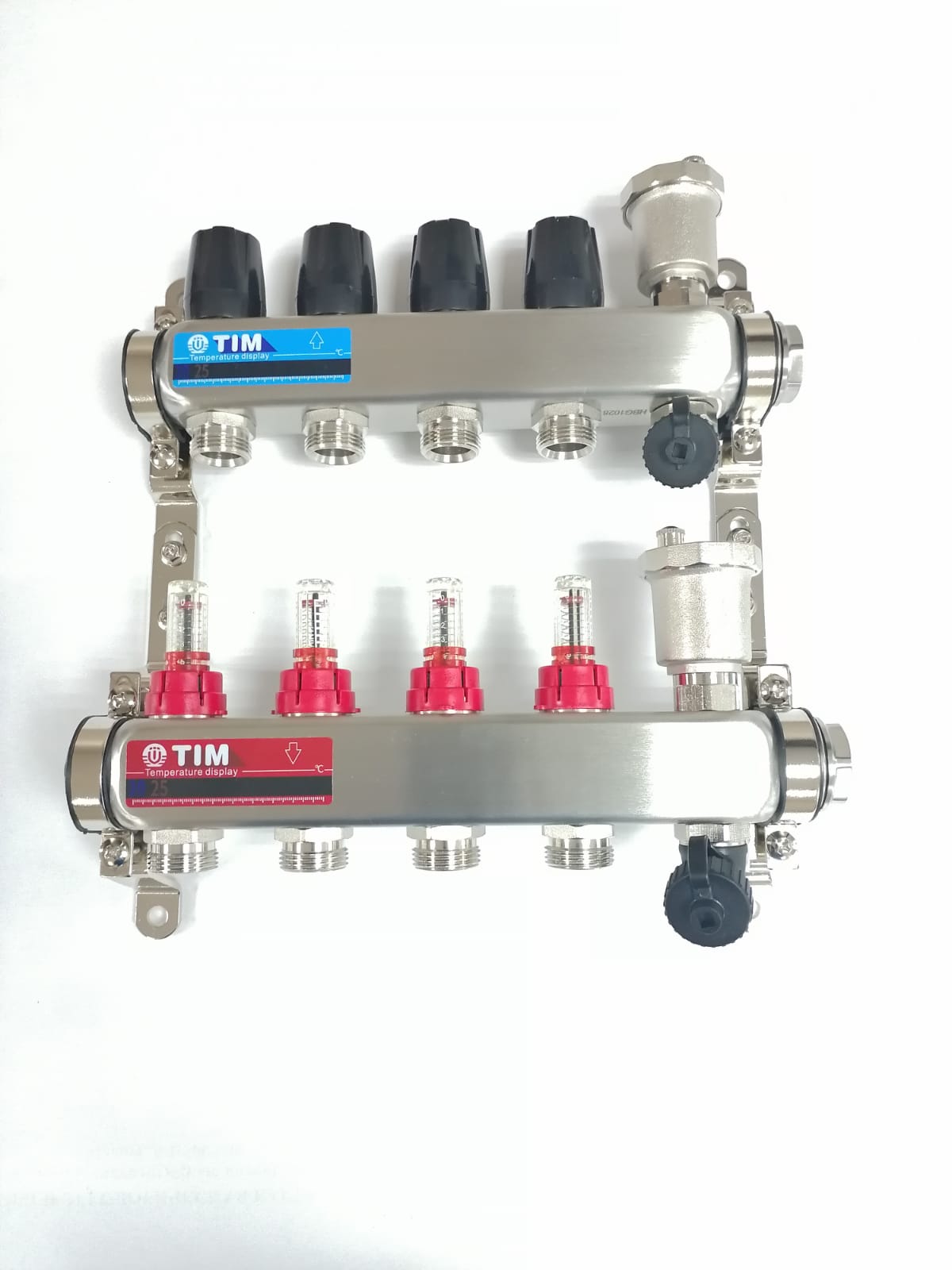

Коллекторная группа с расходомерами 1", 4 хода, нерж, без кранов (КВАДРАТ)

Коллекторная группа функционирует как универсальный распределительный узел, обеспечивающий гидравлическую стабильность многоконтурных систем отопления.

Ее работа основана на принципе параллельного подключения потребителей, что позволяет каждому контуру получать расчетное количество теплоносителя независимо от работы соседних веток.

1. На подающем коллекторе теплоноситель распределяется по отдельным линиям через регулируемые клапаны, оснащенные расходомерами. Это позволяет визуально контролировать и точно дозировать поток для каждого контура.

2. Обратная гребенка собирает остывший теплоноситель и через общую магистраль направляет его к котлу для последующего нагрева.

Важной особенностью работы коллекторной системы является поддержание постоянного перепада давления между гребенками, что достигается:

- установкой циркуляционного насоса с достаточной производительностью;

- монтажом байпасного клапана, который защищает насос от работы в режиме закрытой задвижки.

При изменении расхода в одном из контуров автоматически корректируется работа насоса, что предотвращает дисбаланс системы.

Порядок подключения

Коллекторная группа с расходомерами 1", 6 хода, латунь, ТОРЦЕВОЙ без кранов

1. Монтаж начинается с установки коллекторного шкафа, размеры которого обеспечивают свободный доступ ко всем регулировочным элементам.

2. Подающий и обратный трубопроводы от котла подключаются к соответствующим гребенкам через шаровые краны, что обеспечивает возможность отсечения коллектора для обслуживания.

3. Для защиты котлового контура от гидравлических перегрузок непосредственно перед коллектором монтируется циркуляционный насос с байпасной линией.

4. Каждый отвод оснащается индивидуальным насосно-смесительным узлом при необходимости организации контуров с разными температурными режимами.

5. Особое внимание уделяют правильной ориентации расходомеров и датчиков температуры согласно направлению потоков.

6. После механического монтажа выполняют гидравлическую балансировку системы, регулируя проток через каждый контур согласно теплотехническому расчету.

7. Финальным этапом становится проверка герметичности соединений под рабочим давлением с последующей тепловизионной диагностикой распределения тепловых потоков.
