Что такое сервопривод и для чего он нужен?

Эффективность работы теплого пола во многом зависит не только от труб, котла и коллектора, но и от автоматики. Один из ключевых ее компонентов - это сервопривод.

Что такое сервопривод?

Сервопривод - это автоматическое устройство, которое работает совместно с термостатом или контроллером климатической системы и регулирует подачу горячей воды в контуры теплого пола.

Управление осуществляется за счет изменения положения клапана без участия пользователя.

Устройство и принцип работы

Электротермический сервопривод выполнен в компактном пластиковом корпусе.

Внутри расположены:

- пружинный механизм

- термочувствительный элемент

Чаще всего используется толуол или армопарафин - специальное вещество, помещенное в герметичную капсулу (сильфон).

Устройство устанавливается на клапан подающего коллектора и подключается к комнатному термостату, контроллеру и электросети.

- Когда температура воздуха или поверхности пола достигает заданного значения, термостат подает сигнал на привод.

- После этого термоэлемент нагревается и расширяется, приводя в действие внутренний механизм.

- Он воздействует на шток клапана, открывая или перекрывая поток теплоносителя.

- После снижения температуры термоэлемент остывает, возвращается в исходное состояние, а пружина перемещает механизм обратно.

- В результате клапан снова меняет положение, автоматически поддерживая комфортную температуру в помещении.

Разновидности

Электроприводы для теплого пола различаются прежде всего по напряжению питания и выпускаются в версиях на:

- 220 В

- 24 В

Большинство электротермических моделей относятся к двухпозиционным устройствам, поскольку работают в двух режимах - полностью открыто или полностью закрыто.

1. Нормально-открытый сервопривод (NO)

Привод типа NO в стандартном состоянии остается открытым. Это означает, что теплоноситель свободно циркулирует по системе.

При подаче сигнала от термостата сервопривод для теплого пола закрывает клапан и перекрывает поток воды.

2. Нормально-закрытый сервопривод (NC)

Модели типа NC работают наоборот: в обычном состоянии клапан закрыт.

После получения сигнала от термостата привод открывает его, обеспечивая подачу теплоносителя в контур.

Особенности выбора

При выборе важно учитывать:

- в каком положении должен находиться клапан при отсутствии питания;

- особенности автоматики и требования системы отопления.

Для регионов с холодным климатом чаще выбирают нормально-открытые приводы.

В случае отключения электричества отопление продолжит работать, а теплоноситель сможет циркулировать без ограничений.

Также необходимо проверить совместимость сервопривода с термостатом или контроллером.

Управляющее устройство должно соответствовать напряжению привода и поддерживать необходимый тип сигнала управления.

Возможные неисправности

Хотя сервопривод для отопления считается надежными устройством, иногда возникают проблемы:

- привод не открывает клапан;

- отсутствует реакция на сигнал термостата;

- заедание штока клапана;

- перегрев устройства;

- выход из строя электрики.

Во многих случаях причина не в самом приводе, а в неправильном подключении или загрязнении клапанного механизма.

В каталоге интернет-магазина Трубавоз представлены разные виды сервоприводов, предназначенных для теплого пола.

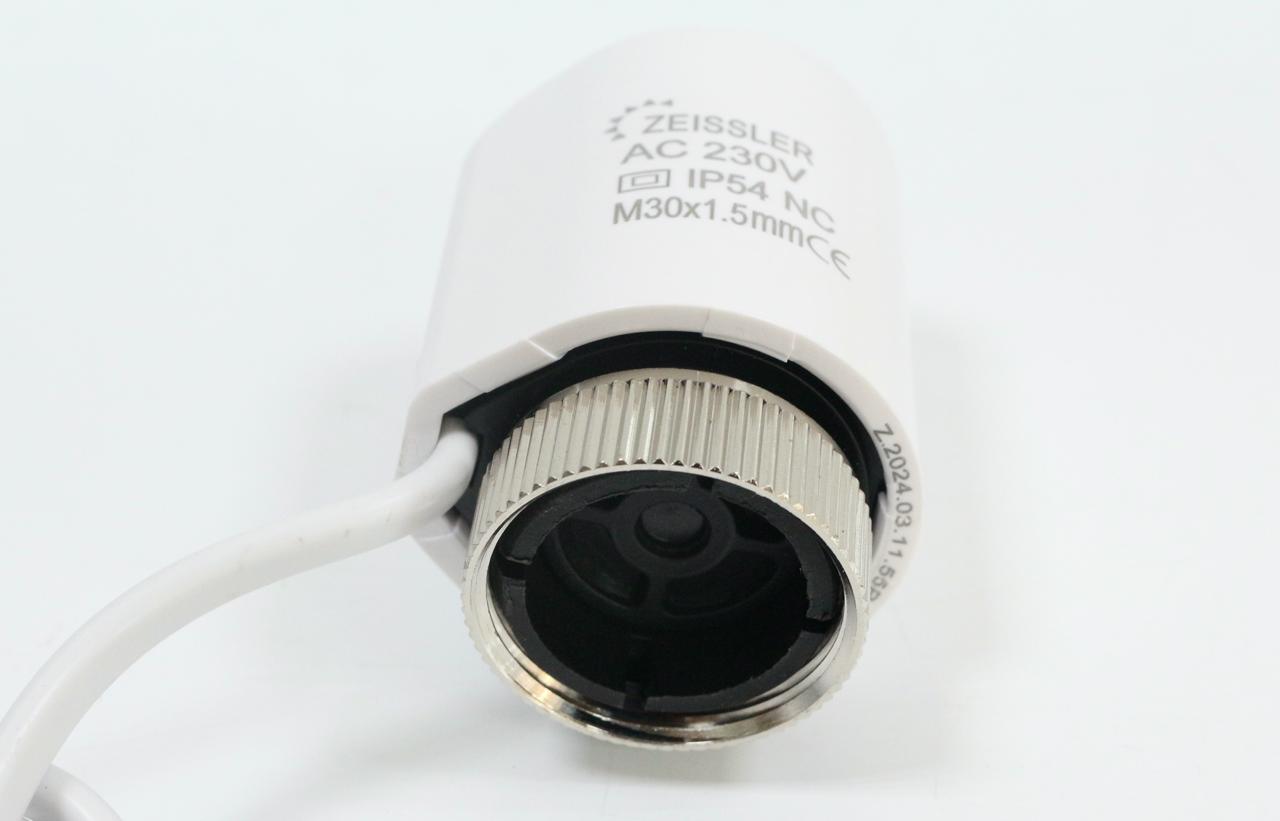

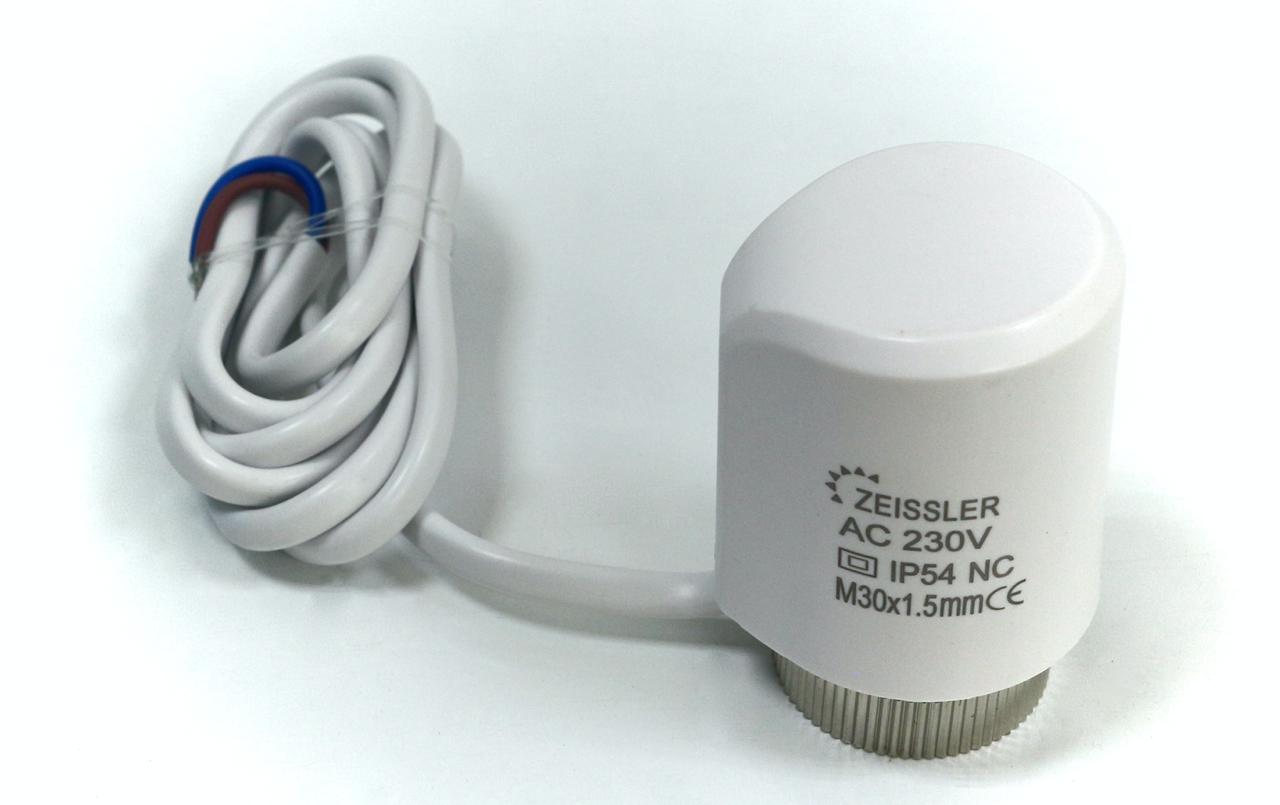

Один из самых популярных - сервопривод Zeissler M30x1.5 нормально-закрытый 230v/ 2м.

Он отличается:

- универсальным стандартом подключения,

- стабильной работой,

- простым монтажом,

- совместимостью с большинством коллекторов.

Благодаря нормально-закрытому типу обеспечивается безопасная и экономичная работа системы отопления, а длинный кабель упрощает подключение оборудования.

Сервопривод для теплого пола - это элемент системы отопления, который обеспечивает автоматическое регулирование температуры в каждом помещении.

Он повышает комфорт проживания, снижает расходы на отопление и делает работу теплого пола эффективной.
