Что такое обратный клапан и для чего он нужен?

Обратный клапан - это разновидность запорной арматуры, которая предотвращает реверсивное движение рабочей среды.

Применение обратного клапана снижает риск возникновения гидроударов и перепадов давления, что важно для систем водоснабжения и отопления.

Устройство и функции

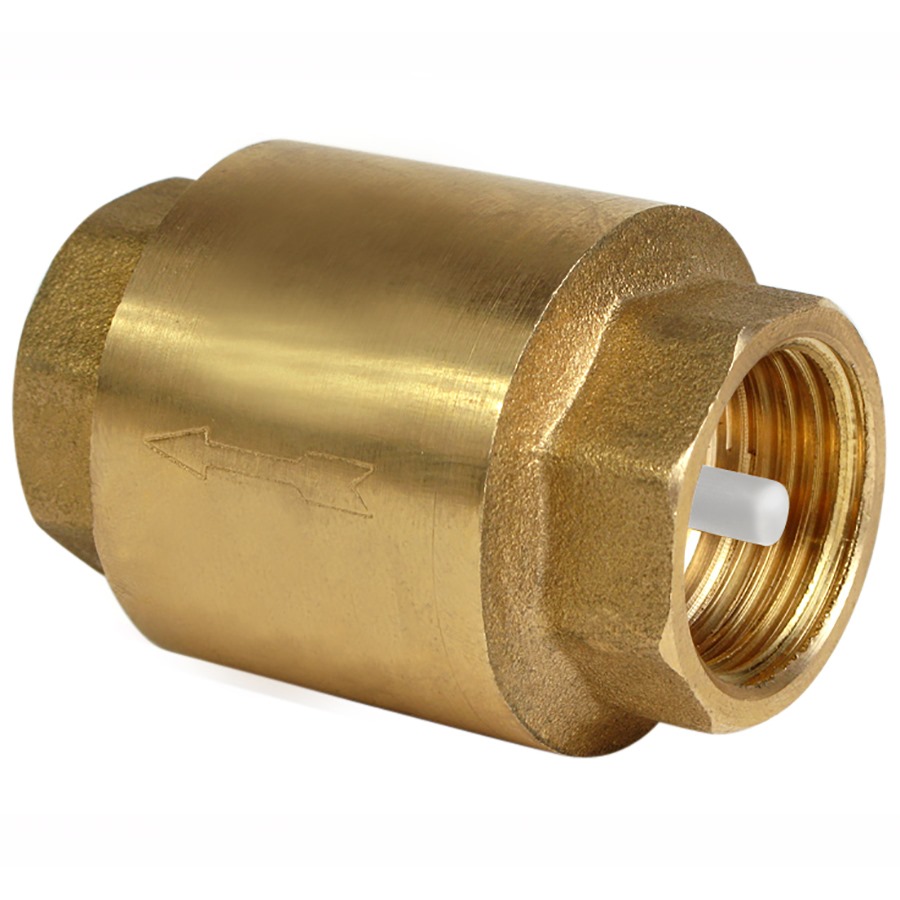

Обратный клапан с латунным штоком, 3/4" ВВ

Принцип работы обратного клапана для насоса основан на автоматическом срабатывании затвора при изменении направления движения рабочей среды.

Когда возникает обратный поток, затвор перекрывает проходное сечение, предотвращая реверсивное движение жидкости или газа.

Для работы клапана не требуется внешний источник энергии: функционирование осуществляется за счет давления и кинетической энергии транспортируемой среды.

Основные функции:

- Обеспечение стабильности гидравлического режима. Устройство предотвращает возникновение гидроударов и резких перепадов давления, которые могут привести к повреждению трубопроводов, бытового и промышленного оборудования.

- Предотвращение завоздушивания. Это особенно важно для отопительных систем, где воздушные пробки могут нарушить циркуляцию и привести к аварийным ситуациям.

- Поддержание рабочего давления.

- Повышение точности учета ресурсов.

Разновидности

Обратные клапаны различаются по конструкции запорного элемента и принципу действия. Можно выделить несколько основных видов.

1. Шаровые

В таких клапанах запорным элементом выступает металлический шар с герметизирующим покрытием.

При нормальном потоке он поднимается и открывает проход, а при обратном движении среды опускается и перекрывает его.

Преимущества:

- простая конструкция,

- надежность,

- ремонтопригодность.

Недостатки:

- необходимость дополнительного пространства,

- повышенные требования к давлению.

Чаще используются в трубопроводах небольшого диаметра.

2. Пружинные

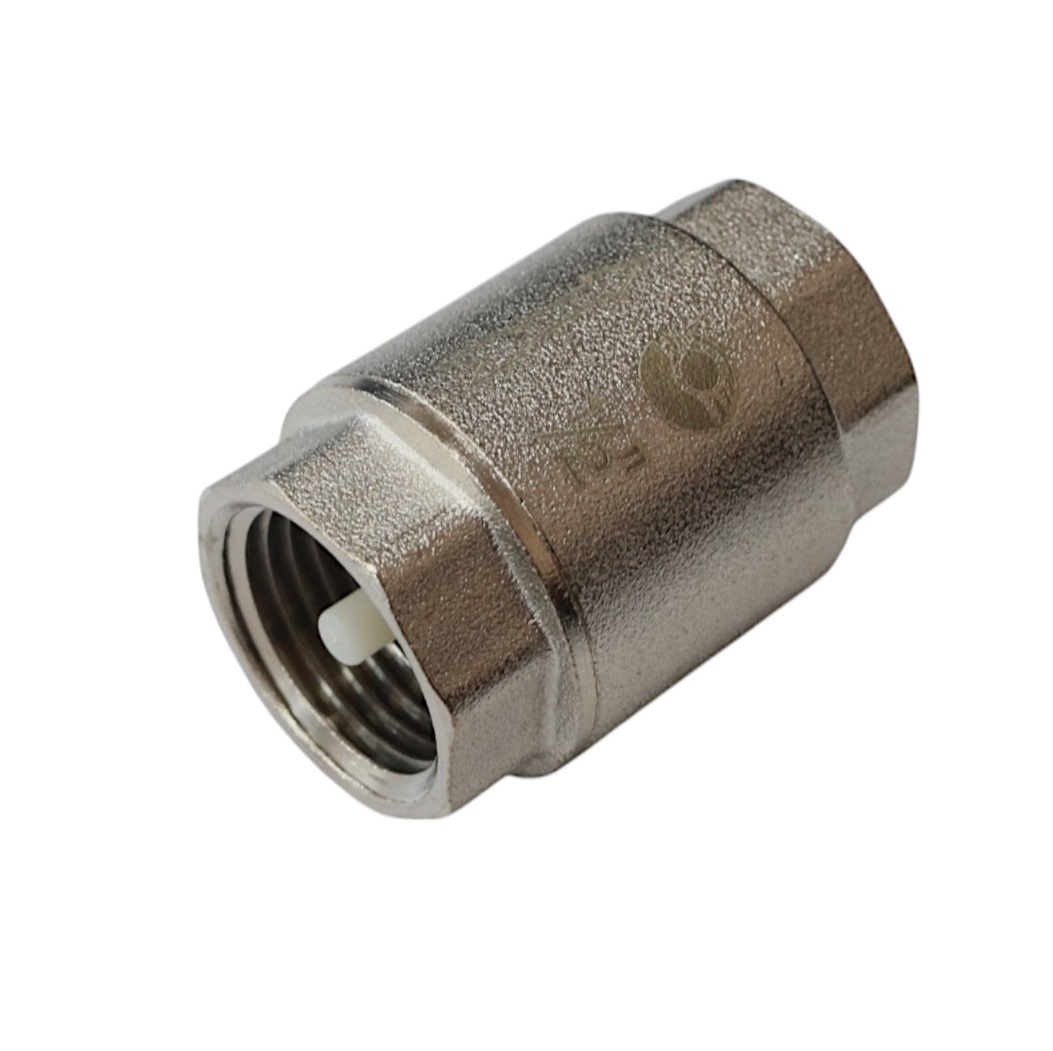

Клапан обратный латунный VALFEX 1/2"

Рабочим элементом является диск, прижатый к седлу пружиной. При движении потока он открывается, а при его прекращении автоматически закрывает проход.

Плюсы:

- компактность,

- простота установки,

- не требует обслуживания.

Минусы:

- снижение пропускной способности,

- риск образования отложений.

Современные модели оснащаются механизмами плавного закрытия, что исключает гидроудары. Применяются в бытовых и промышленных системах для чистых сред без примесей.

3. Поворотные (лепестковые)

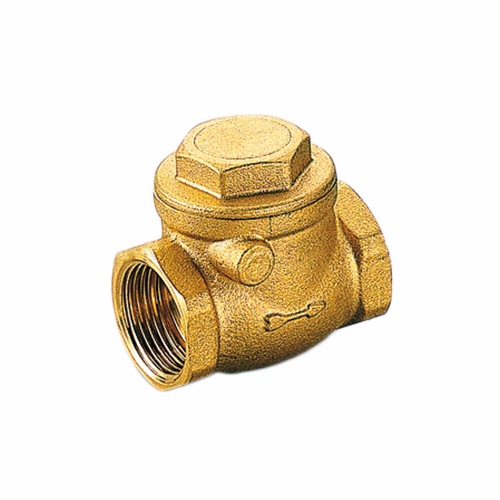

Обратный клапан горизонтальный лепестковый 3/4" ВВ

Оснащены диском, который отклоняется при прямом потоке и закрывается под действием собственного веса при его остановке.

Устанавливаются преимущественно на горизонтальных участках трубопровода.

Преимущества:

- долговечность,

- универсальность,

- доступная цена.

Широко применяются в коммунальных и инженерных системах.

Критерии выбора обратного клапана

При подборе запорной арматуры необходимо учитывать:

- Диаметр трубопровода;

- Рабочее давление;

- Температуру среды;

- Тип жидкости (чистая вода, загрязненная, агрессивная среда);

- Материал корпуса (латунь, чугун, нержавеющая сталь, пластик);

- Тип соединения (резьбовое, фланцевое, сварное).

Неправильный выбор может привести к увеличению гидравлических потерь, шуму и преждевременному износу.

Типичные ошибки при использовании

Обратный клапан с латунным штоком, 2" ВВ

Даже качественный клапан не обеспечит эффективную работу системы при неправильной эксплуатации:

- установка в неверном направлении (против стрелки потока);

- отсутствие фильтра перед клапаном в загрязненных средах;

- неправильный подбор диаметра;

- игнорирование регулярного обслуживания.

Обращаясь в инженерный центр Трубавоз, вы сможете подобрать подходящий обратный клапан. Мы предлагаем надежную запорную арматуру с разными техническими характеристиками.
