Теплый пол: какие материалы используются при монтаже?

Теплый пол - это система отопления, при которой тепло передается от поверхности пола в помещение.

В отличие от радиаторов, которые нагревают воздух локально, напольное отопление обеспечивает равномерное распределение температуры по всей площади комнаты.

Это создает комфортный микроклимат и снижает теплопотери.

Виды теплого пола и их особенности

Есть 3 основных типа систем:

- водяные,

- электрические,

- инфракрасные.

Они отличаются конструкцией, принципом работы и этапами монтажа.

1. Водяной

Этот вид теплого пола представляет собой систему труб, уложенных в основании пола, по которым циркулирует теплоноситель.

Это может быть:

- вода,

- специальный антифриз.

Такой вариант чаще всего используется в частных домах, поскольку он экономичен и подходит для обогрева больших площадей.

Однако монтаж требует точных расчетов и строгого соблюдения технологии.

2. Электрический

Этот вид теплого пола работает за счет нагревательных кабелей или матов.

Он проще в установке и часто применяется в квартирах, особенно при ремонте отдельных помещений - например, в ванной комнате или на кухне.

Электрические полы занимают минимум места и не требуют поднимающих уровень пола стяжек, что упрощает установку. Основной минус - высокая стоимость эксплуатации.

3. Инфракрасный

Это современное решение, в котором используется пленочный нагревательный элемент. Он излучает инфракрасные волны, нагревающие не воздух, а предметы в помещении.

Это позволяет быстро добиться комфортной температуры. Такой вариант удобен при укладке под ламинат или паркет, поскольку не требует «мокрых» процессов и устройства стяжки.

Материалы для монтажа водяного теплого пола

Водяной теплый пол - это сложная конструкция. Ошибки при выборе материалов или монтаже могут привести к:

- снижению эффективности системы,

- частым поломкам.

Посетив интернет-магазин Трубавоз, вы сможете найти большой выбор надежных комплектующих.

Подготовка основания и теплоизоляционный слой

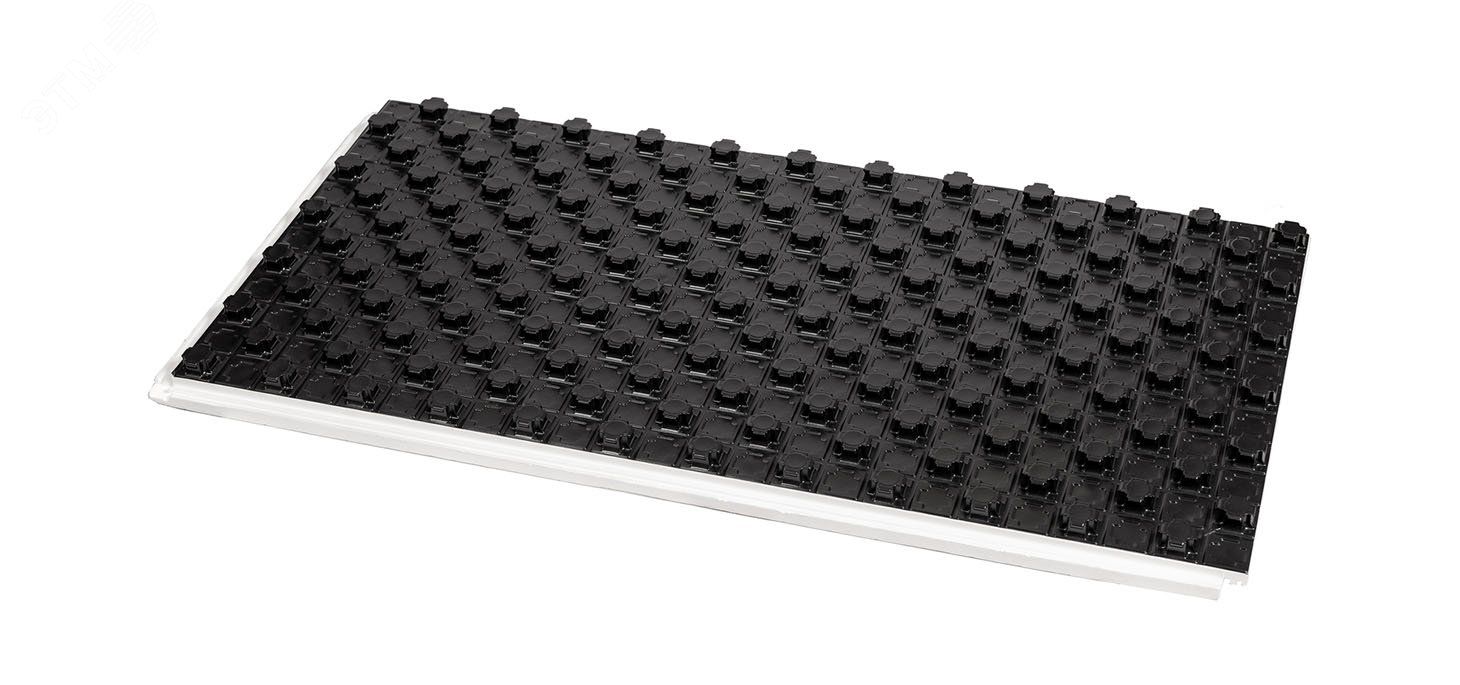

KNAUF Therm Теплый Пол Pro

Основание должно быть ровным и прочным. На подготовленную поверхность укладывается теплоизоляция.

Чаще всего это плиты из экструдированного пенополистирола, например, KNAUF Therm Теплый Пол Pro. Они выдерживают высокие нагрузки и минимизируют теплопотери.

Поверх утеплителя дополнительно используется подложка для теплого пола с отражающим слоем. Она повышает энергоэффективность системы, направляя тепло вверх.

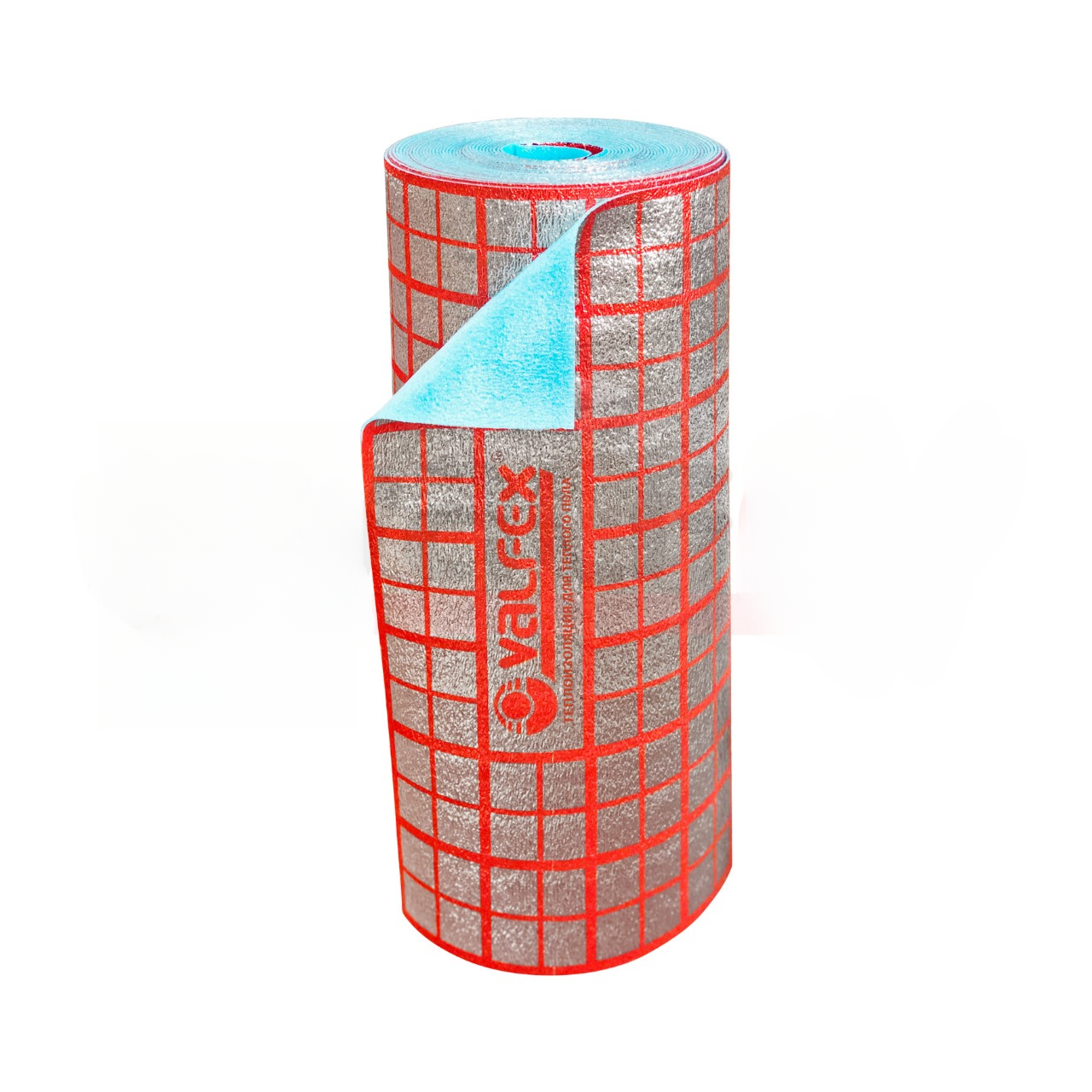

Подложка для теплого пола 3 мм, VALFEX

По периметру помещения обязательно монтируется демпферная лента, компенсирующая тепловое расширение стяжки и предотвращающая ее растрескивание.

Гидроизоляция и герметизация

Для защиты конструкции от влаги укладывается полиэтиленовая пленка. Чтобы предотвратить проникновение влаги в нижние слои необходимо обеспечить прочное соединение полотен гидроизоляции.

Трубопровод и укладка контуров

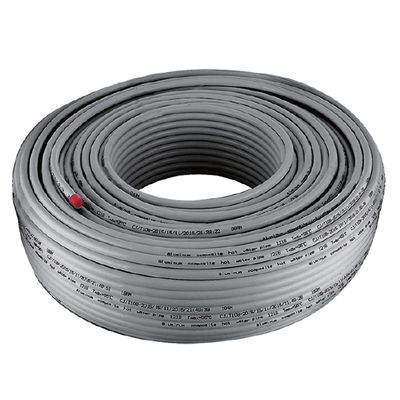

Труба PEX с алюминиевым слоем, Stabili, 16*2.6 (100 м) серый

Основной элемент системы - трубопровод. При укладке важно соблюдать шаг и схему (улитка или змейка), а также избегать резких перегибов.

Чаще всего используют такие виды труб:

- PEX (сшитый полиэтилен). Это один из самых популярных вариантов благодаря высокой гибкости и устойчивости к коррозии. Такие трубы легко монтируются, выдерживают высокие температуры и сильные нагрузки.

- PERT (термостойкий полиэтилен). По характеристикам трубы из термостойкого полиэтилена близки к PEX, однако отличаются более доступной стоимостью. Они подходят для устройства водяного теплого пола, хотя их устойчивость к экстремально высоким температурам несколько ниже.

- Металлопластиковые трубы. Это многослойные изделия, сочетающие прочность металла и практичность полимеров. Благодаря такой конструкции они обладают высокой механической устойчивостью, эффективно проводят тепло и не подвержены коррозии.

Для обеспечения правильной геометрии применяются:

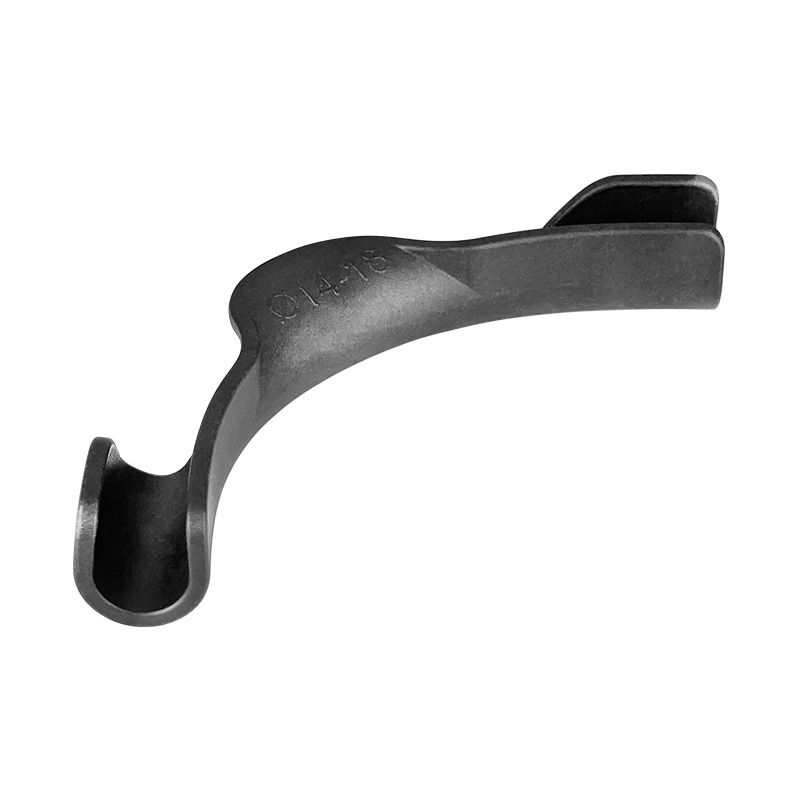

Фиксатор поворота VALFEX для труб 16 мм 90° (пластик)

- фиксаторы поворота (они помогают аккуратно формировать изгибы труб без заломов),

- скобы в кассетах (их используют для быстрой и надежной фиксации труб к теплоизоляции или монтажным матам).

В местах пересечения деформационных швов или выхода труб из стяжки применяются гофрированные трубы ПНД (красные - для подачи, синие - для обратного контура).

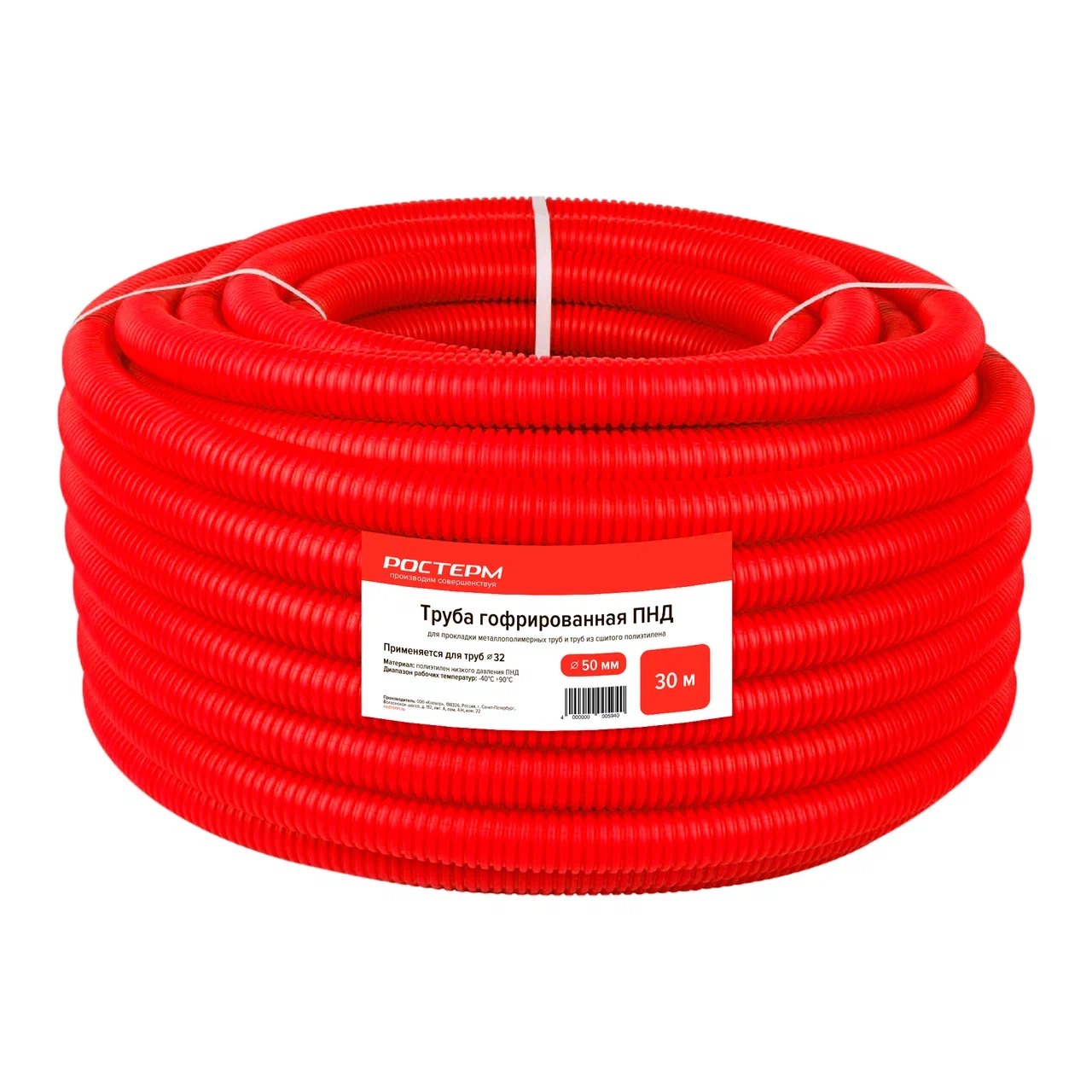

Труба красная гофрированная ПНД 50 мм

Гофра защищает трубы от механических повреждений и компенсирует температурные расширения.

В местах прохода трубы через стену для защиты изоляции от механических повреждений применяются защитные втулки.

Чтобы обеспечить прочное соединение теплоизоляции на трубах и предотвратить потерю тепла используется армированная самоклеящаяся лента.

Коллекторная группа и управление системой

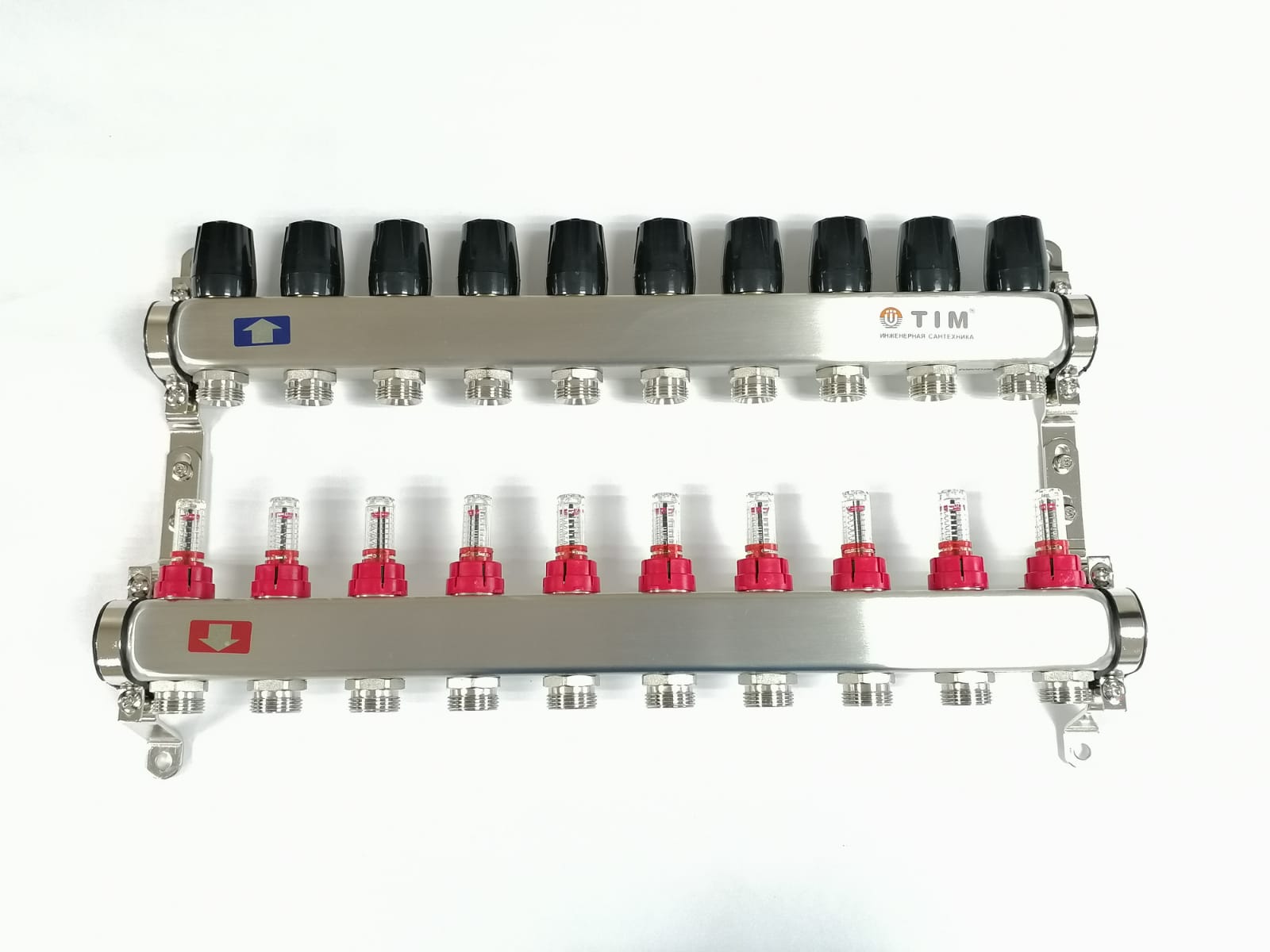

Коллекторная группа с расходомерами 1", 10 хода, нерж, без кранов и нак-ков

Коллектор распределяет теплоноситель по контурам и обеспечивает регулировку системы. При большом количестве контуров важна правильная идентификация каждого из них.

Для этого используют наклейки для маркировки. Они позволяют быстро ориентироваться при настройке, обслуживании и ремонте системы.

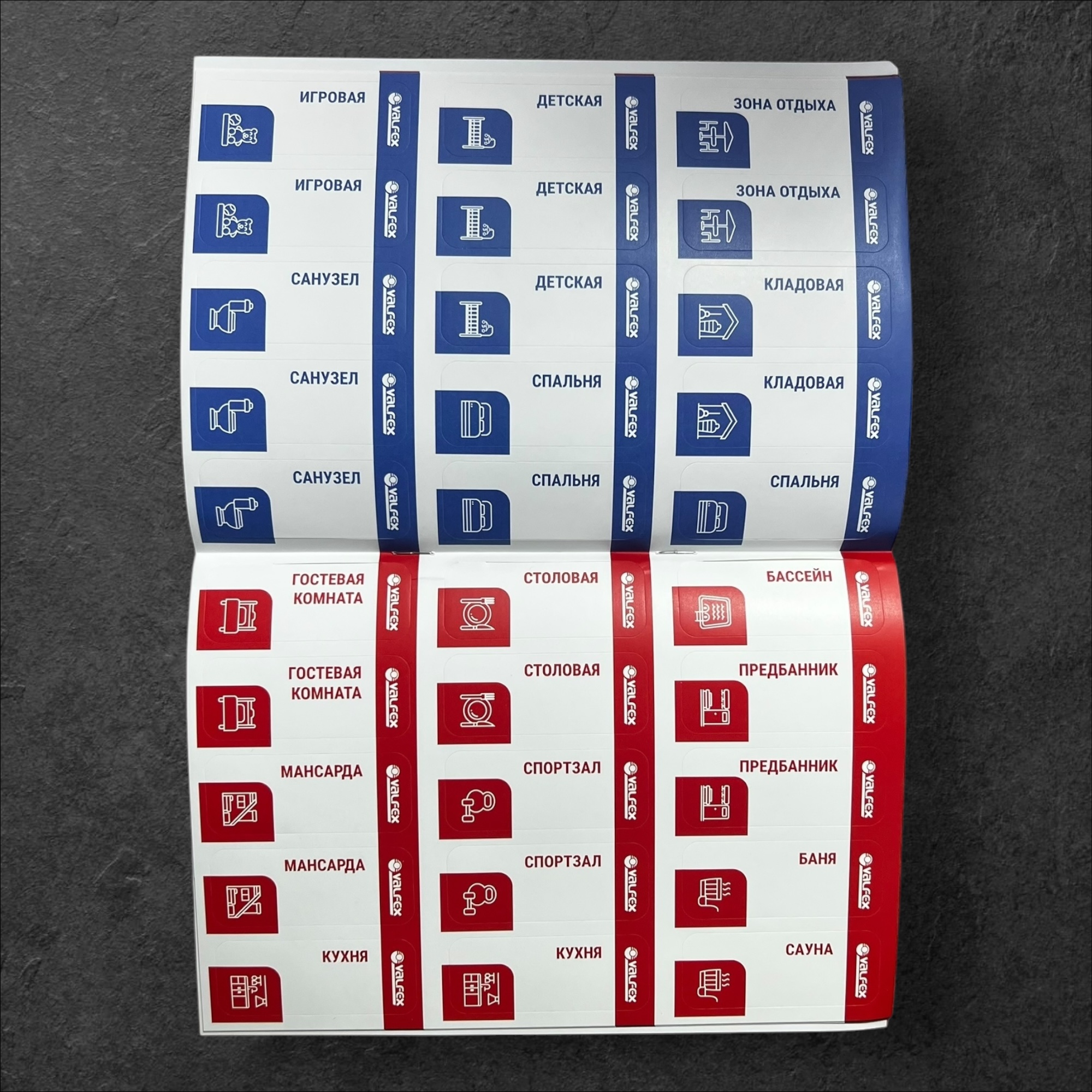

Комплект наклеек для маркировки контуров по помещениям "Отопление" VALFEX

Дополнительно система может комплектоваться:

- комнатными термостатами;

- сервоприводами;

- современной автоматикой управления.

Опрессовка и проверка системы

Перед заливкой стяжки обязательно проводится опрессовка системы - проверка герметичности под давлением. Для этого используются пресс-инструменты и манометры.

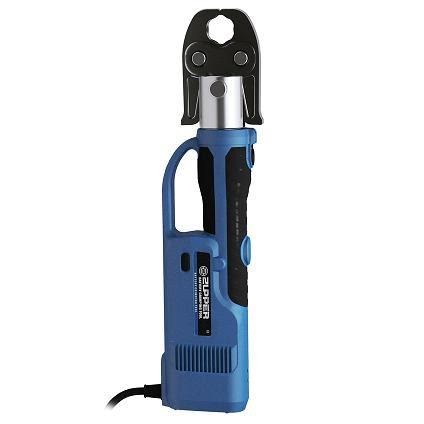

Пресс-инструмент электрический

Заливка стяжки

После успешной проверки выполняется заливка бетонной или цементно-песчаной стяжки.

Для улучшения характеристик раствора применяют:

- пластификаторы (повышают прочность и эластичность);

- фиброволокно (снижает риск растрескивания);

- армирующую сетку (при повышенных нагрузках).

Толщина стяжки подбирается с учетом типа помещения и нагрузки, при этом она должна обеспечивать равномерное распределение тепла и защиту трубопровода.

Дополнительные материалы

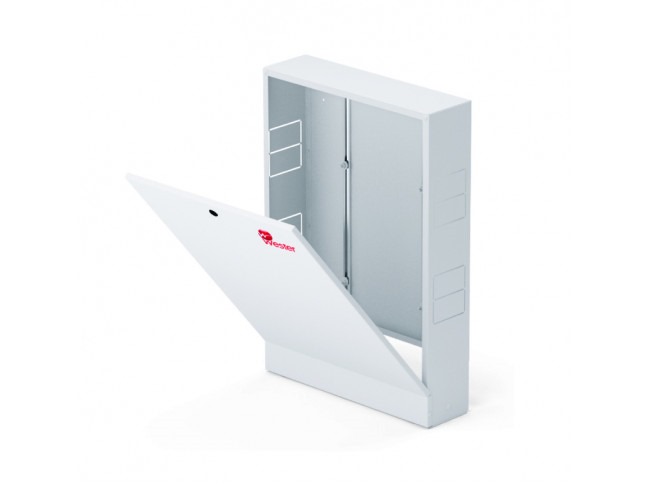

Шкаф коллекторный наружный WESTER ШРНГ-4-180

В зависимости от типа системы и условий монтажа также могут использоваться:

- теплоизоляционные кожухи для коллекторов;

- шумоизоляционные подложки;

- крепежные планки и направляющие;

- монтажные шкафы для коллекторов;

- теплоотражающие экраны.

Только комплексный подход к подбору материалов для теплого пола обеспечивает надежную, долговечную и энергоэффективную работу системы.
