Принцип работы термостатических смесительных клапанов

Термостатический смесительный клапан - это устройство, предназначенное для автоматического поддержания заданной температуры жидкости путем смешивания потоков с разной температурой.

Назначение и область применения

Термостатический смесительный клапан 3/4

Основная задача термостатического смесительного клапана - обеспечить безопасную и стабильную температуру на выходе независимо от колебаний параметров входящих потоков.

Это важно в следующих системах:

- бытовые системы горячего водоснабжения (защита от ожогов);

- системы отопления (теплые полы, радиаторные контуры);

- промышленные технологические линии;

- системы с использованием бойлеров и накопительных емкостей.

Применение термостатического клапана для радиатора отопления предотвращает подачу слишком горячей воды и оптимизирует расход теплоносителя.

Как устроен клапан?

Он состоит из нескольких основных элементов:

- литой корпус, внутри которого предусмотрены 3 рабочие камеры и 3 патрубка для подключения к системе водоснабжения или отопления;

- подпружиненный шток;

- два тарельчатых запорных элемента;

- термостатическая головка с чувствительным элементом, позволяющая задавать температуру в диапазоне от 20 до 60 °C.

Стандартные модели выпускаются с проходными сечениями от 10 до 25 мм, что обеспечивает пропускную способность примерно от 1,6 до 2,5 м³/ч.

Принцип работы

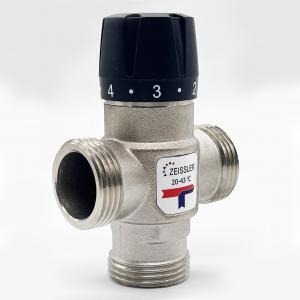

Термостатический смесительный клапан 1" НР 20-43°С KV 2,5

Вход холодной воды осуществляется в первую камеру, горячей - во вторую. Подача из этих каналов регулируется тарельчатыми запорными элементами, установленными на общем штоке.

Третья камера - смесительная. Она остается постоянно открытой для формирования выходного потока.

За счет изменения соотношения горячей и холодной среды устройство автоматически поддерживает температуру на выходе в соответствии с заданным значением, установленным на шкале термостатической головки.

Клапан может работать в нескольких режимах:

- При отсутствии горячего теплоносителя система пропускает исключительно холодную воду: поток из первой камеры беспрепятственно проходит через смесительный канал.

- Если холодная вода не подается, а температура горячей среды превышает установленный предел, устройство полностью перекрывает выход, предотвращая перегрев.

- Когда температура становится выше заданной, чувствительный элемент расширяется и воздействует на шток. В результате увеличивается подача холодной воды и одновременно ограничивается поток горячей, что обеспечивает снижение температуры до требуемого уровня.

- При понижении температуры ниже установленного значения давление на шток уменьшается, пружина возвращает его в исходное положение: подача холодной воды сокращается, а доля горячей возрастает, за счет чего температура постепенно повышается.

Особенности установки

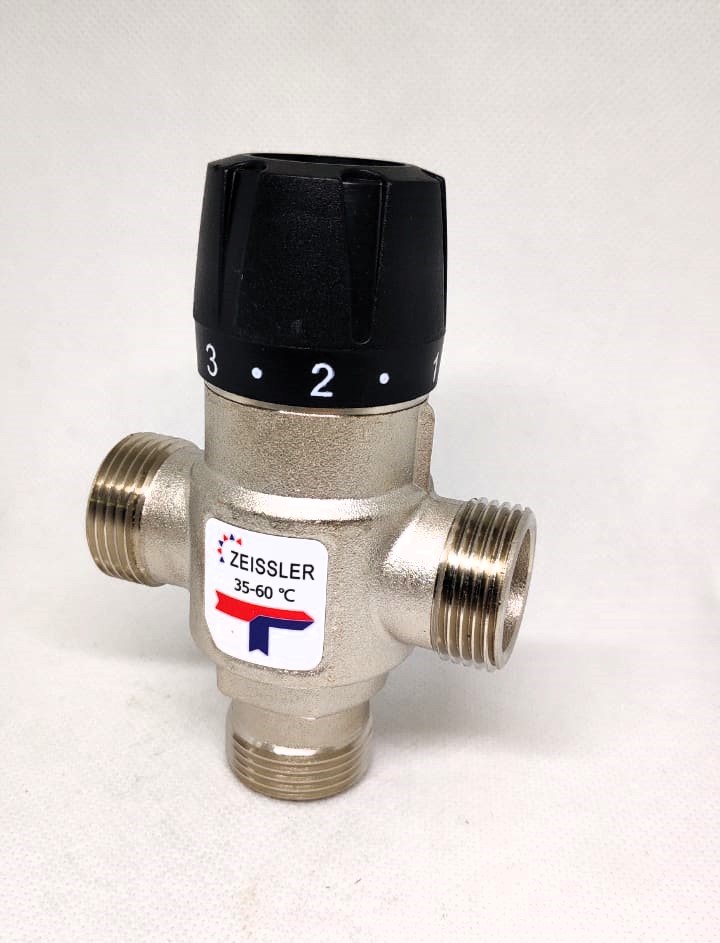

Термостатический смесительный клапан 1" НР 35-60°С KV 2,5

Вход горячей среды обозначается буквой «H», холодной - «C», а выходной (смешанный поток) – «Mix». На практике применяются разные схемы присоединения.

В российских инженерных системах чаще используется несимметричный вариант: подвод холодной воды осуществляется снизу, а горячий и смешанный каналы располагаются сбоку.

Монтаж термостатического смесительного клапана TIM имеет некоторые особенности:

- перед клапаном рекомендуется устанавливать фильтр грубой очистки, который задерживает механические включения;

- при отсутствии циркуляции горячего водоснабжения в схему обязательно включают обратный клапан;

- после термостатического узла, как правило, монтируют стандартный смеситель, позволяющий точно корректировать температуру на точке водоразбора.

Завершающим этапом является настройка предельного температурного значения.
