Для чего нужны гидравлические разделители и как их выбрать?

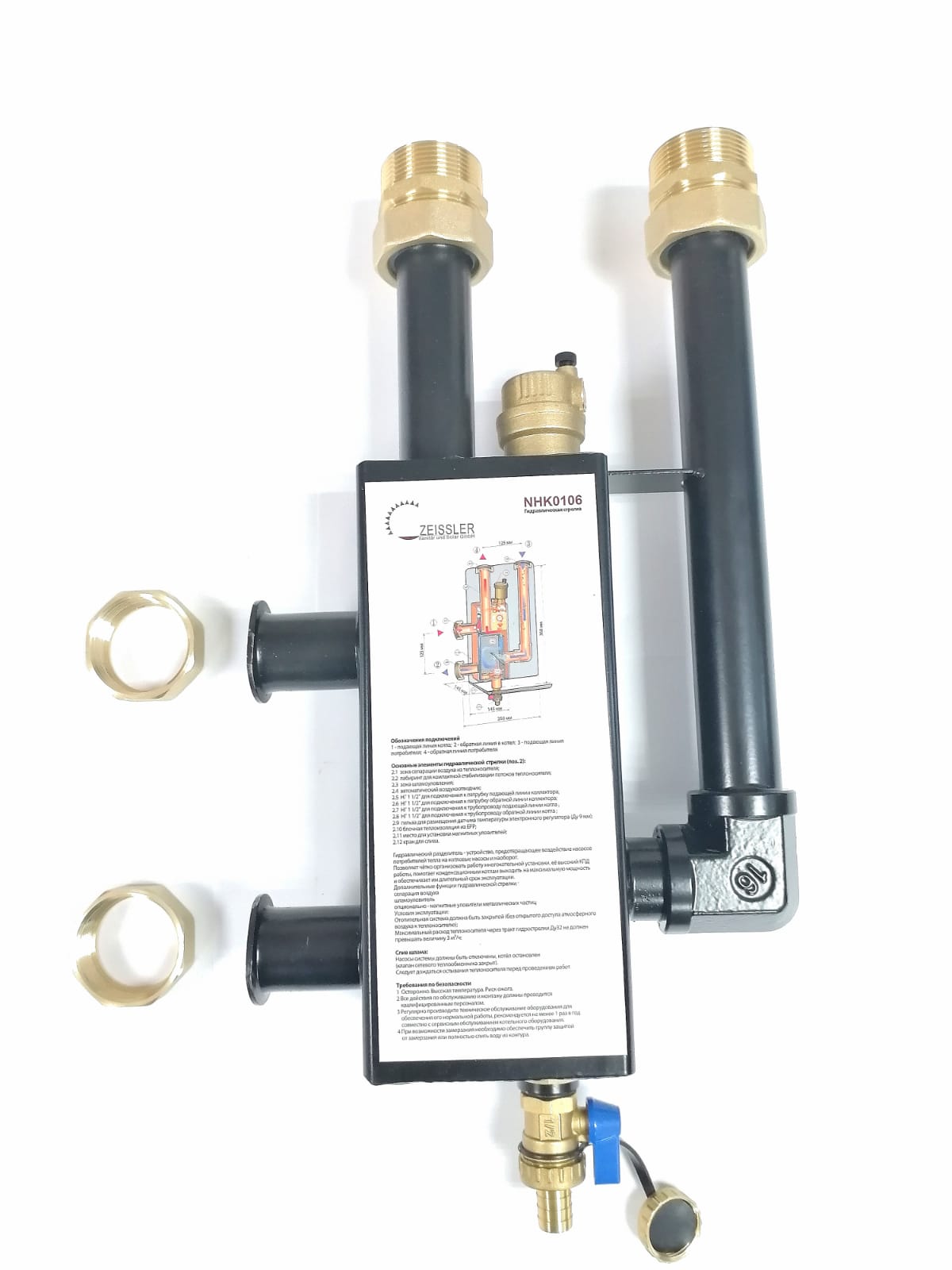

Гидравлический разделитель GR-150-40
Современная система отопления - это слаженный организм, где каждый компонент выполняет свою роль. Ее архитектура часто предполагает наличие нескольких независимых контуров, каждый из которых имеет уникальный температурный график и гидравлическое сопротивление.
Согласовать их совместную работу, предотвратив конфликт циркуляционных насосов и защитив котельное оборудование от перегрузок, призван ключевой элемент - гидравлический разделитель, или гидрострелка.
Его интеграция в систему не только обеспечивает ее стабильность и баланс, но и является необходимым условием для сохранения заводской гарантии на котел, так как оберегает его теплообменник от разрушительных тепловых ударов.
Как работает гидравлический разделитель?

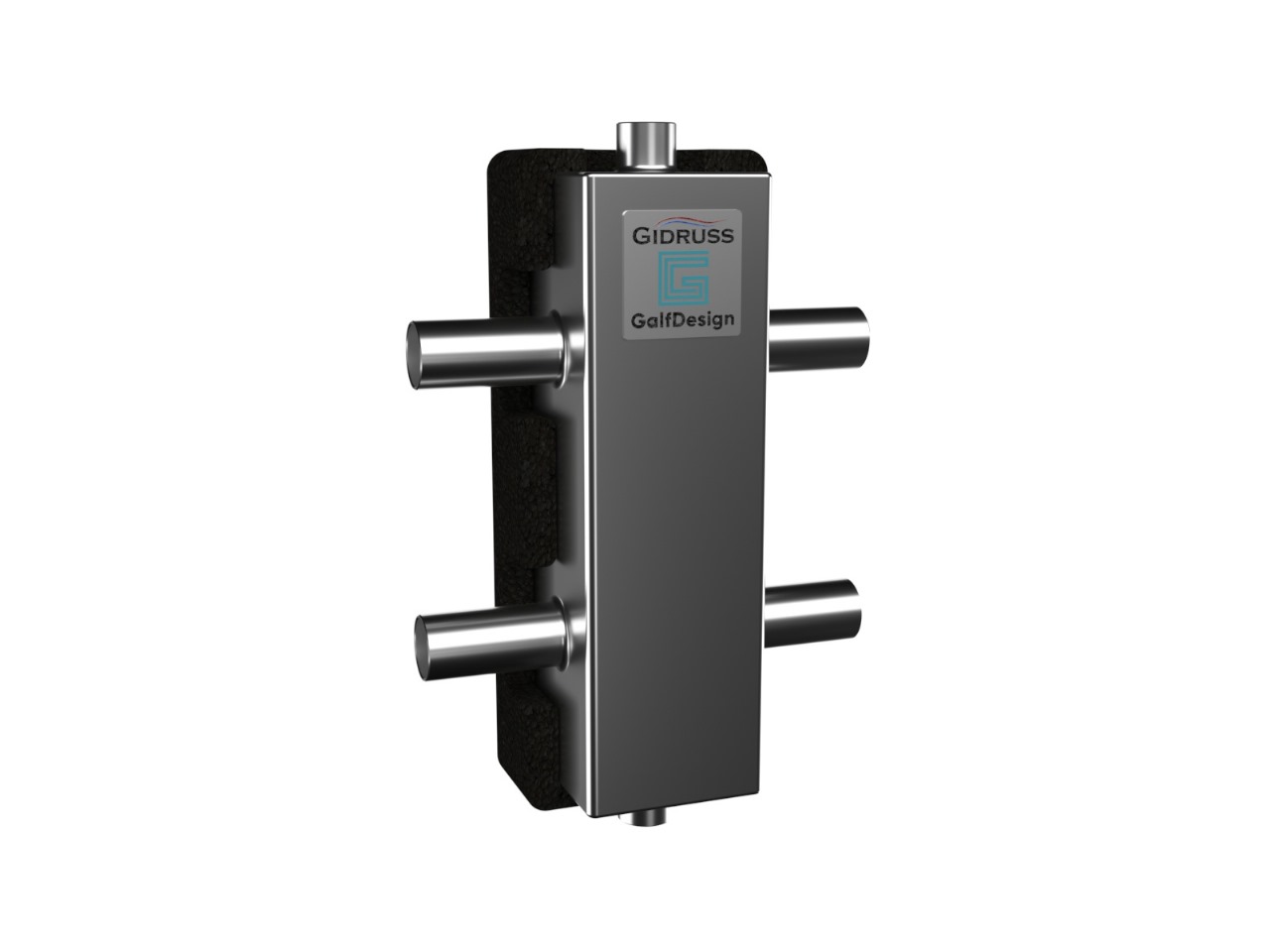

Гидравлические разделители из нержавеющей стали GRSS-60-28PF (до 60 кВт, под пресс-фитинги 28 мм)
Гидравлический разделитель представляет собой вертикальную полую трубу круглого сечения с торцевыми заглушками, к которой подключаются патрубки от котла и от потребителей.
Его работа основана на простом физическом законе - внутри большого объема скорость движения жидкости резко падает, что позволяет погасить избыточное давление и турбулентность.
Главная задача этого устройства - развязать гидравлику котлового контура от контуров потребителей.
Насос котла работает, обеспечивая циркуляцию через саму гидрострелку, а насосы в каждом из контуров отопления забирают из нее ровно столько теплоносителя, сколько им требуется в данный момент.
Это решает несколько важных проблем:
- Во-первых, защищает теплообменник котла от теплового удара, который возникает при большой разнице температур подачи и обратки.
- Во-вторых, предотвращает дисбаланс системы, когда мощный насос одного контура «перетягивает» на себя поток и «обкрадывает» другие контуры.
- В-третьих, выступает в роли коллектора-уловителя, отделяя механические примеси, а также выводя воздух из системы через автоматический воздухоотводчик, установленный в верхней точке.
По этой причине особенно важно купить гидравлический разделитель, так как он действительно решает множество проблем и обеспечивает стабильную работу отопительной системы.
Компания «Трубавоз» предлагает большой выбор гидравлических разделителей для вашей системы отопления. С нами вам доступны:
- Высокое качество продукции;
- Честные и доступные цены без скрытых наценок;
- Помощь в выборе подходящего варианта.
Как подобрать гидроразделитель?
Гидравлический разделитель (гидрострелка) 1 1/2" (TIM)
Выбор гидравлического разделителя основывается на нескольких фундаментальных расчетах.
1. Диаметр
Первостепенное значение имеет его диаметр, который должен обеспечивать минимальную скорость движения теплоносителя внутри для эффективного разделения потоков.
Упрощенное правило гласит, что диаметр гидрострелки равен трем диаметрам подключаемого патрубка от котла.
Например, при подключении котла с патрубком 1½ дюйма (DN40), диаметр разделителя составит 3 x 40 = 120 мм.
2. Уровень производительности
Следующий ключевой параметр - производительность, то есть пропускная способность. Она определяется мощностью котла.
Существует простая формула: производительность в кубометрах в час равна мощности котла в киловаттах, деленной на разницу температур между подачей и обраткой (обычно принимается за 10°C) и умноженной на коэффициент 0.86.
Для котла мощностью 50 кВт расчет будет выглядеть так: (50 / 10) * 0.86 = 4.3 м³/ч.
3. Объем и высота
При выборе важен объем и высота устройства. Высота гидрострелки должна быть достаточной для эффективного разделения потоков и отделения воздуха. Как правило, она соотносится с ее диаметром в пропорции от 4:1 до 6:1.
То есть, для нашего примера с диаметром 120 мм, высота составит от 480 до 720 мм.
Установка гидрострелки - это инвестиция в бесперебойную работу отопления на долгие годы, позволяющая:
- раскрыть полный потенциал современного отопительного оборудования
- обеспечить комфорт в каждом уголке дома.
