Как правильно подключить греющий кабель к сети 220 В?

При сильных морозах водопроводные трубы могут промерзать, из-за чего внутри системы образуется лед.

Подобная ситуация часто возникает, если при прокладке трубопровода был неправильно учтен уровень промерзания грунта при выкапывании траншеи.

Одним из эффективных способов предотвращения проблемы является использование греющего кабеля.

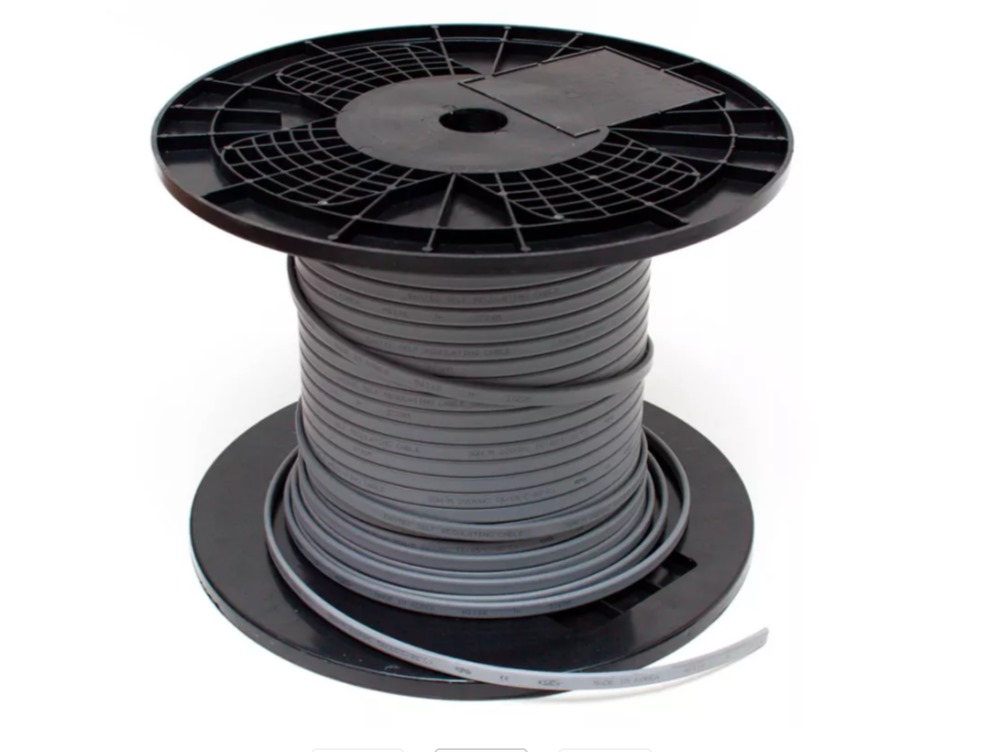

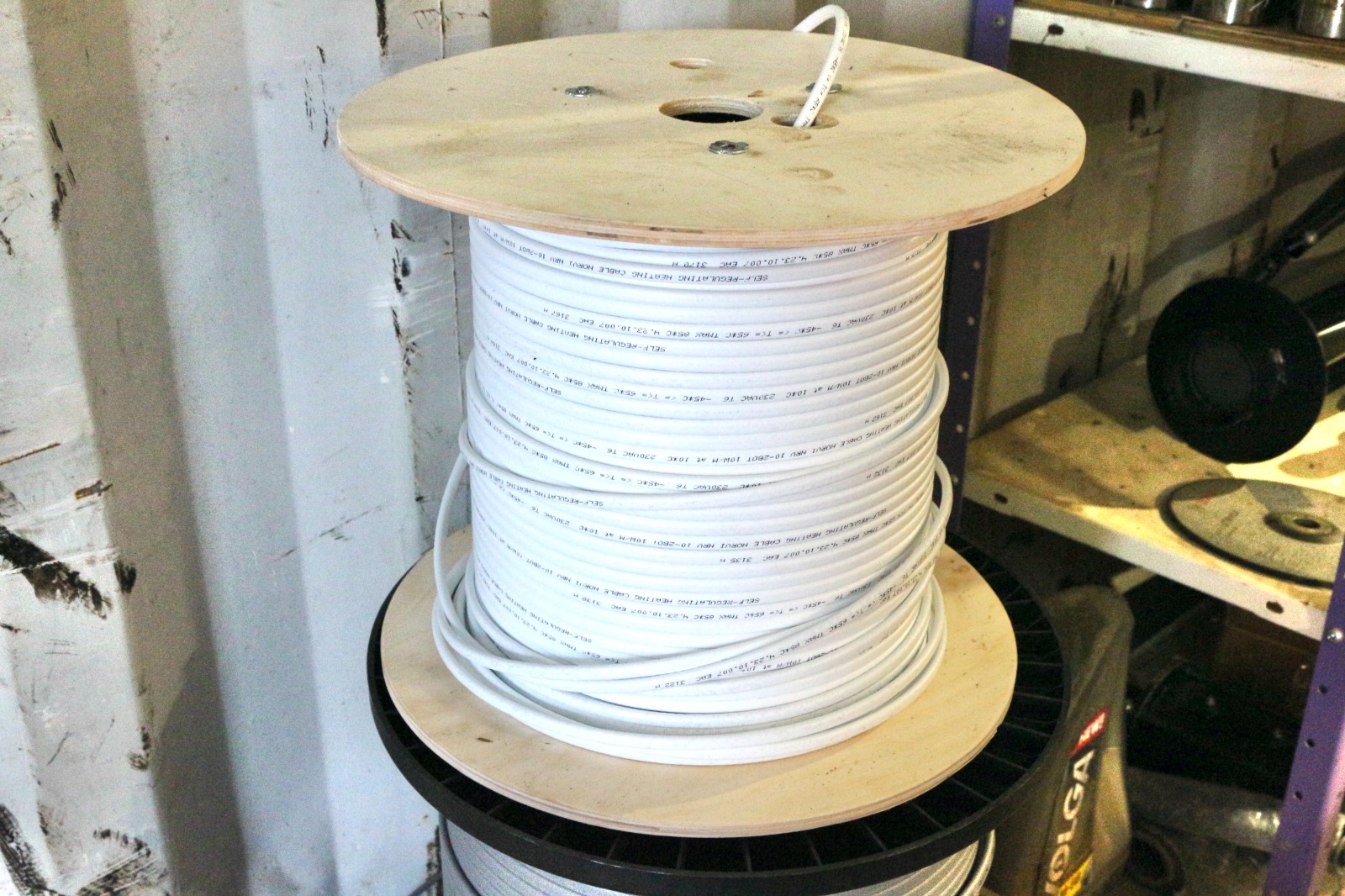

Виды нагревательного кабеля

Можно купить греющий кабель двух типов:

- резистивный,

- саморегулирующийся.

Оба варианта применяют для защиты водопроводных труб от замерзания, однако они отличаются:

- принципом работы,

- конструкцией,

- способом регулирования тепловыделения.

1. Резистивный кабель

Работает по принципу постоянной мощности. Электрический ток проходит через металлическую жилу с заданным сопротивлением и преобразуется в тепло.

При этом уровень нагрева остается неизменным независимо от температуры окружающей среды.

2. Саморегулирующийся кабель

Он состоит из двух токопроводящих жил и полупроводниковой матрицы между ними. Матрица изменяет сопротивление в зависимости от температуры окружающей среды.

При охлаждении участка сопротивление снижается, мощность нагрева увеличивается, и кабель греет сильнее.

При повышении температуры процесс происходит наоборот - сопротивление растет, а нагрев уменьшается.

Этапы монтажа

Монтаж греющего кабеля для водопровода включает несколько этапов. Важно соблюдать последовательность работ, чтобы обеспечить корректную работу системы и равномерный прогрев трубопровода.

1. Подготовка поверхности

Поверхность должна быть полностью сухой и очищенной от любых загрязнений. Необходимо удалить ржавчину, остатки краски, грязь, а также сгладить выступающие элементы и острые кромки.

Это обеспечит плотное прилегание кабеля к трубе и повысит эффективность теплоотдачи.

2. Монтаж греющего кабеля

Установка греющего кабеля на трубопровод включает такие этапы:

- Разметка трассы. С помощью маркера наносят линии, по которым будет закрепляться кабель.

- Фиксация кабеля. Греющий кабель аккуратно укладывается вдоль разметки и закрепляется монтажным скотчем или пластиковыми стяжками. Оптимальный шаг крепления составляет 30-40 см.

- Формирование секций. При необходимости кабель разделяют на нагревательные участки длиной 8-10 метров. Соединение выполняют с использованием специальных муфт.

- Установка соединительных муфт. Концы кабеля помещаются в муфту и обжимаются с помощью специального инструмента. Затем место соединения закрывается термоусадочной трубкой, которая прогревается строительным феном до полной герметизации.

- Дополнительная изоляция соединений. Все стыки рекомендуется дополнительно защитить изоляционной лентой для повышения надежности и предотвращения теплопотерь. Только после этого саморегулирующий греющий кабель укладывается по всей длине трубопровода.

3. Завершение монтажа

После установки системы необходимо выполнить:

- Монтаж датчика температуры. Термодатчик размещается в зоне наибольшего риска промерзания и подключается к системе управления. Он обеспечивает автоматическое поддержание заданного температурного режима.

- Утепление трубопровода. Вся линия вместе с кабелем дополнительно закрывается теплоизоляционным материалом (минеральная вата, пенополиэтилен, пенополистирол). Это снижает теплопотери и повышает энергоэффективность системы.

- Подключение к электросети. Питание подается через автомат защиты и УЗО, рассчитанное на нагрузку 16 А. Подключение выполняется к сети 220 В с обязательным соблюдением схемы электробезопасности.

- Проверка системы. После включения питания необходимо убедиться, что кабель равномерно нагревается по всей длине трубопровода.

В инженерном центре «Трубавоз» представлен большой выбор греющих кабелей. Можно подобрать мощность, длину, уровень защищенности и другие характеристики.
