Стабилизатор напряжения для газового котла: зачем он нужен и как выбрать?

На платах управления, насосах, вентиляторах и датчиках газового котла плохо сказываются перепады напряжения сети.

Они могут приводить к:

- ошибкам;

- ложному отключению;

- поломкам оборудования;

- преждевременному износу узлов автоматики.

Чтобы этого избежать специалисты рекомендуют устанавливать стабилизатор напряжения.

Что такое стабилизатор напряжения для котла и как он работает?

Стабилизатор напряжения - это электронное или электромеханическое устройство, предназначенное для поддержания на выходе стабильного синусоидального напряжения.

Принцип работы зависит от вида прибора.

1. Релейные (трансформаторные) стабилизаторы

Осуществляют стабилизацию через переключение ступеней обмоток трансформатора с помощью реле.

Когда сетевое напряжение выходит за пределы нормы, устройство переключает выводы обмоток, чтобы удержать уровень на выходе близким к требуемому.

2. Симисторные (тиристорные) модели

Используют аналогичный принцип ступенчатой стабилизации, но вместо механических реле применяют полупроводниковые электронные ключи.

3. Инверторные (двойного преобразования) стабилизаторы

Сначала выпрямляют переменное напряжение в постоянное, стабилизируют его, а затем снова формируют переменное с правильной амплитудой и синусоидальной формой.

Основные критерии выбора

Чтобы купить стабилизатор напряжения 220В для газового котла, который будет выполнять свои функции, следует учитывать его характеристики и соответствие требованиям, указанным в паспорте котельного оборудования.

1. Номинальная и пусковая мощность

Циркуляционный насос, входящий в состав котла, в момент запуска потребляет ток, значительно превышающий рабочие значения (как правило, в 3-5 раз).

Поэтому при расчете мощности стабилизатора необходимо учитывать суммарную нагрузку котла и насоса, а также закладывать дополнительный резерв (не менее 30%).

Такой запас исключит перегрузки и продлит срок службы оборудования.

2. Скорость реакции на перепады напряжения

Время отклика определяет, насколько быстро устройство реагирует на отклонения параметров электросети.

Этот показатель измеряется в миллисекундах и влияет на уровень защиты котла. Чем меньше задержка, тем выше надежность стабилизатора.

В качественных моделях отключение питания при выходе напряжения за допустимые пределы происходит в течение 10-20 мс.

3. Точность стабилизации

Данный параметр отражает допустимое отклонение выходного напряжения от номинального значения и указывается в процентах.

Оптимальным считается уровень коррекции в пределах ±10%, при котором электроника котла функционирует без сбоев и перегрузок.

4. Форма выходного сигнала

Для корректной и непрерывной работы отопительного оборудования стабилизатор должен формировать чистую синусоиду на выходе.

Наличие искаженного сигнала может привести к нестабильной работе автоматики и отказу системы уже в первые часы эксплуатации.

5. Рабочий диапазон входного напряжения

Один из ключевых показателей, определяющий способность стабилизатора поддерживать питание котла при сильных колебаниях в сети.

Например, если устройство рассчитано на диапазон 135-270 В, то при снижении напряжения до 120 В произойдет автоматическое отключение котла, что может негативно сказаться на отоплении в холодный период.

6. Температурный режим эксплуатации

Производитель указывает допустимый диапазон температур, при которых стабилизатор сохраняет заявленные характеристики.

Универсальным и безопасным считается диапазон от +5 до +40 градусов, он подходит для большинства котельных помещений.

Лучшие стабилизаторы для газового котла

Рассмотрим наиболее популярные модели стабилизаторов напряжения из каталога компании Trubavoz.

Инверторный стабилизатор Baxi Energy 400

Инверторный стабилизатор Baxi Energy 400 обладает высоким уровнем точности и стабильности выходного напряжения.

Он предназначен для защиты газовых котлов от серьезных колебаний сетевого напряжения.

Благодаря инверторной технологии стабилизатор напряжения для газового котла Baxi формирует практически идеальную синусоиду на выходе.

Основные характеристики:

- Тип: инверторный.

- Мощность: 350 Вт.

- Диапазон входного напряжения: 90-310 В.

- Диапазон выходного напряжения: 216-224 В.

- Диапазон рабочих температур: от +5 до +40 градусов.

- Класс защиты: IP 20 (негерметизирован).

Преимущества:

- Идеальная синусоида и высокая точность стабилизации ±2 %.

- Широкий диапазон входного напряжения.

- Многоуровневая защита от КЗ, перегрузки, перегрева и аварий сети.

- Высокий КПД до 97 %.

- Низкий уровень шума, компактные размеры и малый вес.

Основной недостаток - высокая стоимость инверторного стабилизатора напряжения для газового котла по сравнению с релейным.

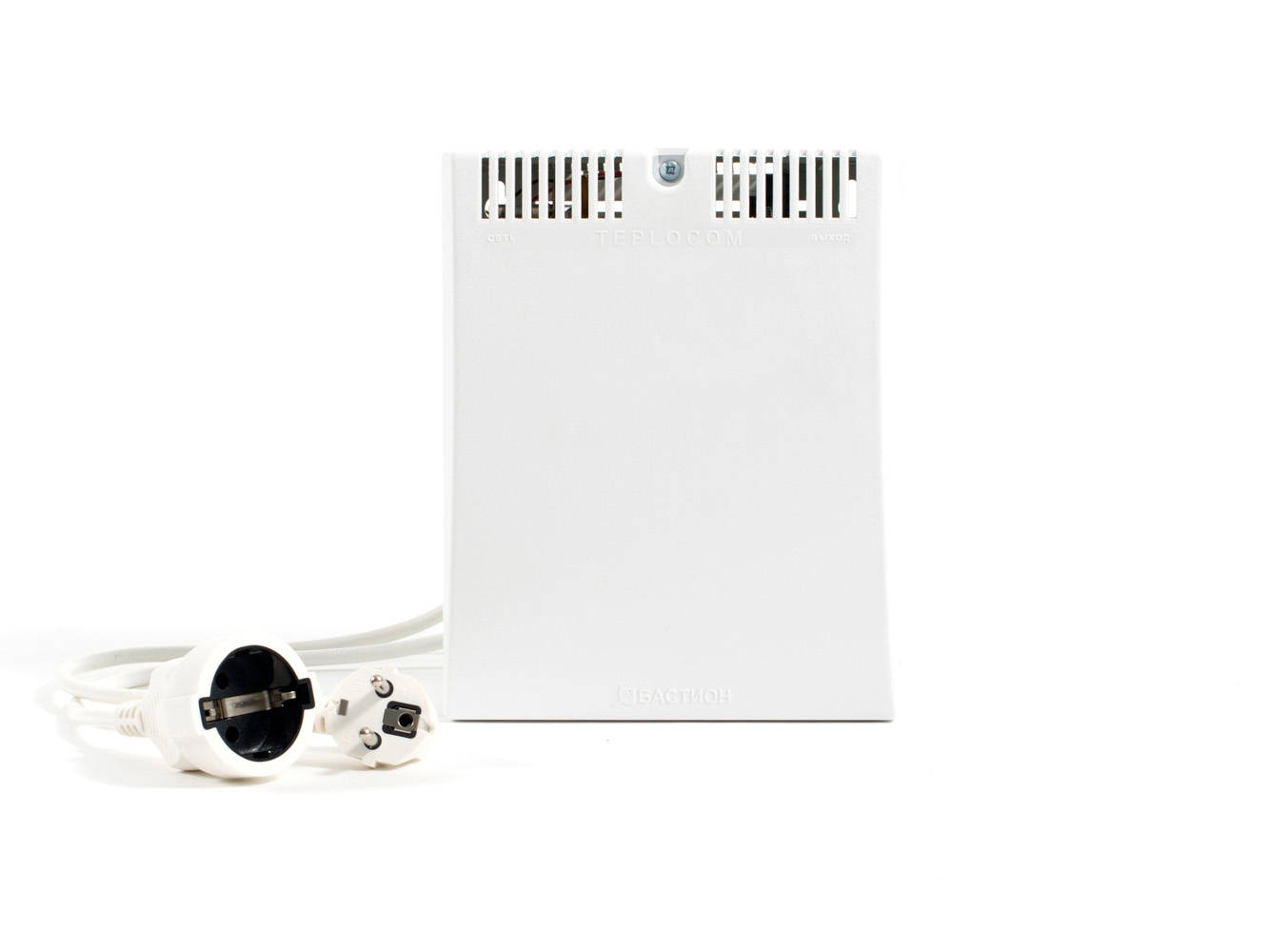

Teplocom ST-888

Teplocom ST-888 - это релейный стабилизатор, который подойдет для газовых котлов средней и высокой мощности.

Он оснащен системой ступенчатой регулировки, которая автоматически корректирует напряжение при отклонениях в сети.

Подходит для частных и загородных домов, квартир, офисов, небольших промышленных предприятий.

Основные характеристики:

- Тип: релейный.

- Мощность нагрузки: ном. 600 ВА, макс. до 888 ВА.

- Диапазон входного напряжения: 145-260 В.

- Выходное напряжение: 220 В.

- Диапазон рабочих температур: от +10 до +40 градусов.

- Степень защиты: IP20.

Преимущества:

- Хороший запас по мощности.

- Надежная и простая конструкция.

- Подходит для котлов с дополнительным оборудованием.

- Хорошее соотношение цены и качества.

Основной недостаток стабилизатора напряжения для газового котла Теплоком заключается в меньшей точности по сравнению с инверторными моделями.

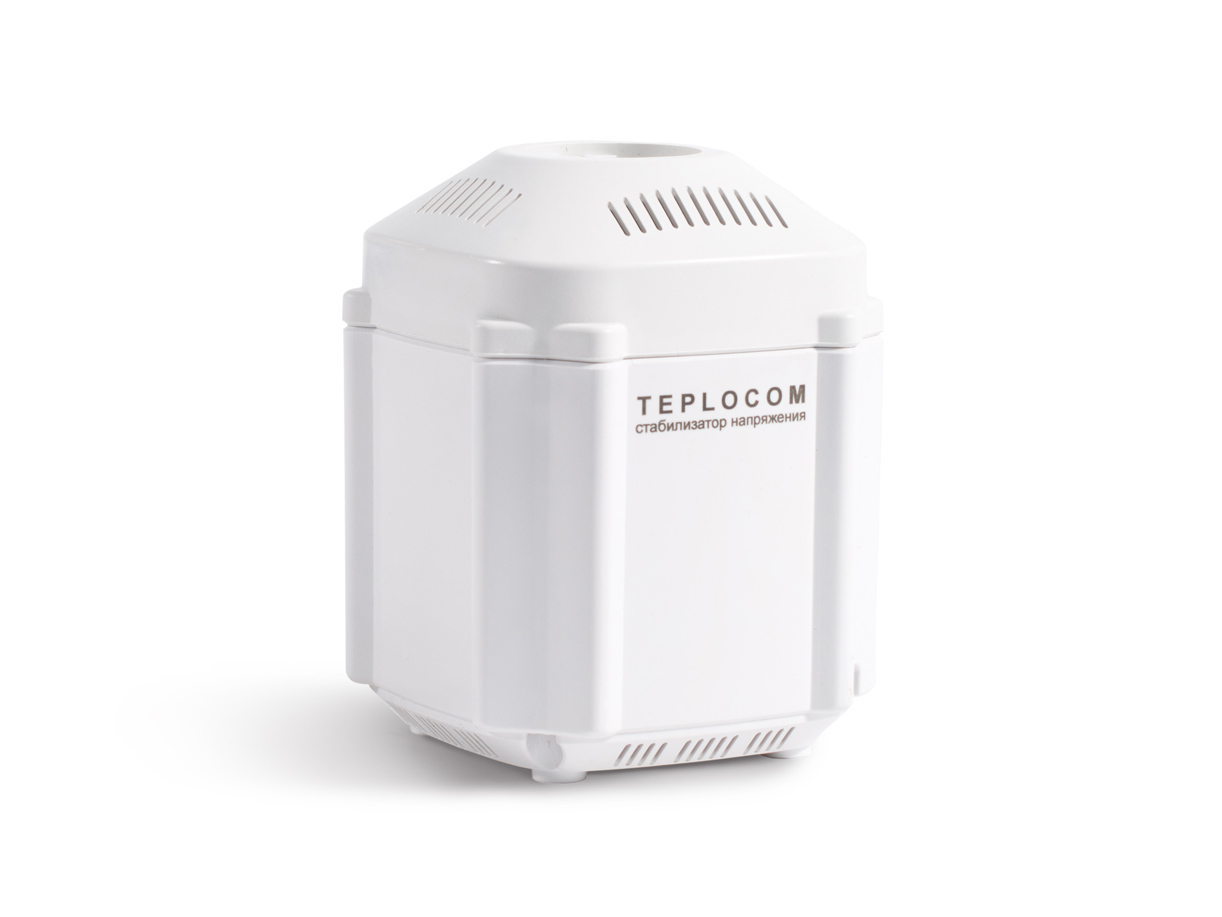

Teplocom ST-222/500

Стабилизатор предназначен для эксплуатации в режиме 24/7 в закрытых помещениях.

Он подходит для работы с настенными газовыми котлами отопления, оснащенными как открытой, так и закрытой камерой сгорания (при условии, что их потребляемая мощность не превышает 222 ВА).

Основные характеристики:

- Тип: релейный.

- Мощность нагрузки: ном. 200 ВА, макс. до 222 ВА.

- Диапазон входного напряжения: 145-260 В.

- Выходное напряжение:220 В.

- Диапазон рабочих температур: от +5 до +40 градусов.

- Класс защиты: IP 20 (негерметизирован).

Преимущества:

- Компактные размеры.

- Простота подключения и обслуживания.

- Доступная цена.

- Мягкое переключение ступеней стабилизации.

- Большая перегрузочная способность.

- Автоматическое отключение в случаи аварии.

Стабилизатор напряжения - важная часть защиты газового котла. От его выбора зависит не только стабильность отопления, но и срок службы автоматики отопительного оборудования.
