Регулировка реле давления на насосной станции - как сделать правильно?

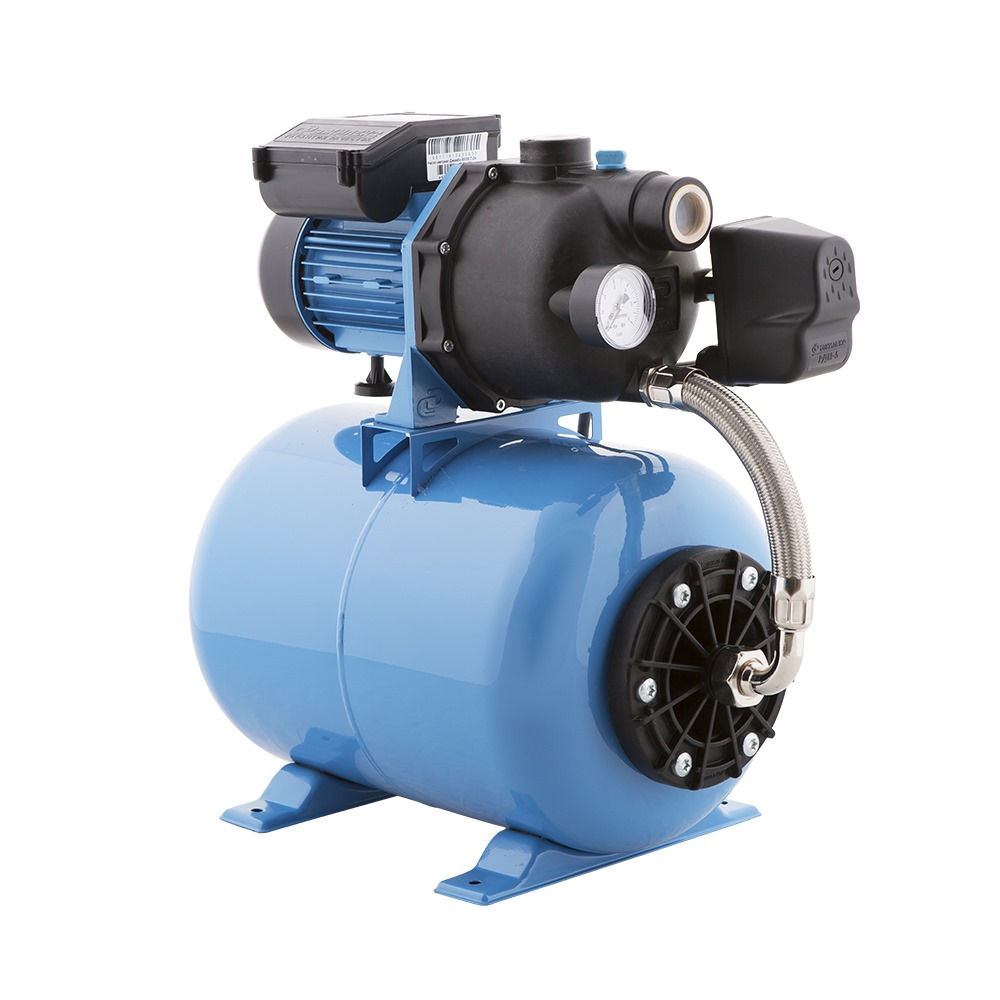

Насосную станцию используют для автономного водоснабжения частного дома, дачи или коттеджа.

Одним из важных ее узлов является реле давления, которое автоматически включает и выключает устройство при достижении заданных параметров.

Неправильная регулировка может стать причиной:

- частых запусков,

- низкого напора,

- поломки оборудования.

Для чего нужно реле?

Оно контролирует работу насоса в зависимости от давления воды в гидроаккумуляторе и системе водоснабжения.

Если давление становится ниже минимального значения, реле замыкает контакты и запускает насос. После достижения верхнего порога контакты размыкаются, и насос отключается.

Когда проводят настройку?

Настройка реле давления насосной станции может потребоваться в следующих случаях:

- после установки новой насосной станции;

- после замены гидроаккумулятора;

- недостаточный напор воды;

- частые включения насосного оборудования;

- после ремонта системы подачи воды;

- при изменении потребностей в водоснабжении.

Если насосное оборудование включается каждые несколько секунд или давление в кране постоянно меняется, стоит проверить состояние гидробака и настройки реле.

Основные параметры регулировки

Перед настройкой реле необходимо понимать, какие параметры влияют на работу насоса:

- Давление включения (Pпуск) - минимальное значение давления, при котором реле подает команду на запуск насоса.

- Давление отключения (Pстоп) - максимальный уровень давления, после достижения которого насос автоматически прекращает работу.

- Перепад давления (гистерезис) - разница между давлением включения и отключения. Этот показатель влияет на частоту включений станции и срок эксплуатации оборудования.

Для систем автономного водоснабжения дома рекомендуются следующие настройки:

- давление включения - от 1,5 до 2 бар;

- давление отключения - от 3 до 3,5 бар;

- перепад давления - от 1,5 до 2 бар.

Большинство популярных реле давления имеют стандартные настройки в диапазоне 1,4-2,9 бар.

Однако эти параметры не всегда подходят для конкретной системы и могут быть изменены (если это необходимо).

Подготовка

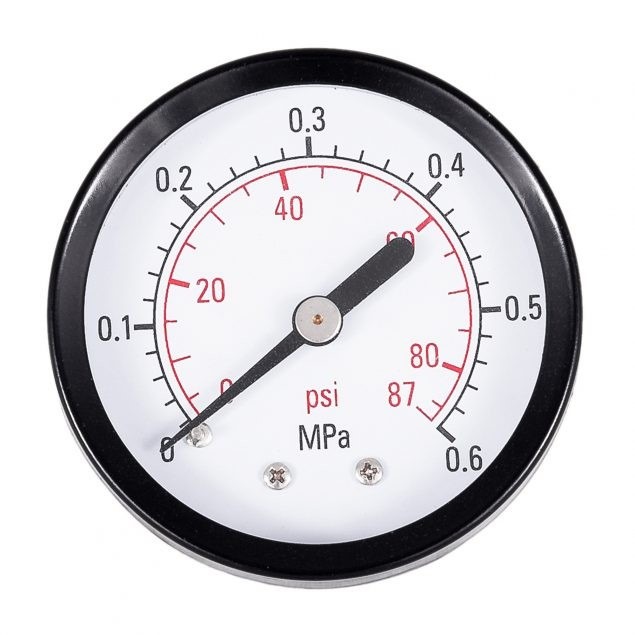

Перед настройкой проводится проверка основных элементов системы. Особое внимание уделяется исправности манометра.

Для получения точных показаний он должен располагаться максимально близко к реле давления, без промежуточных фильтров, редукторов и других элементов.

Также оценивается состояние гидроаккумулятора. Мембрана должна сохранять герметичность, а давление воздуха внутри бака рекомендуется поддерживать на 0,2-0,3 бар ниже планируемого давления включения насоса.

Для настройки обычно используются:

- отвертка;

- гаечный ключ на 9 мм;

- манометр.

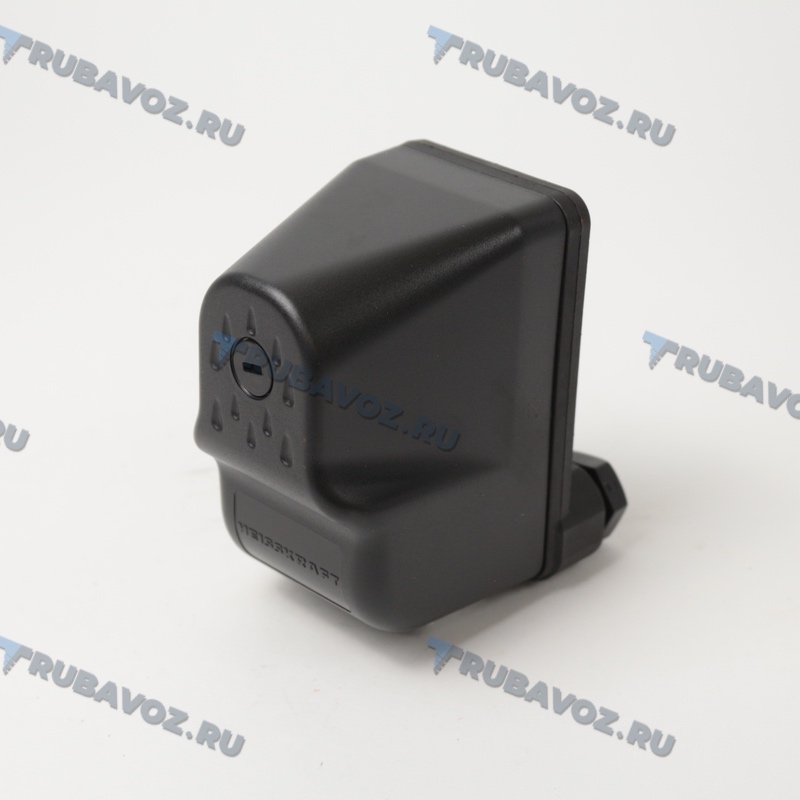

Перед выполнением работ станция обесточивается, после чего снимается защитная крышка реле.

Пошаговая настройка

Перед регулировкой нужно определить фактическое давление отключения насосной станции. Для этого:

- фиксируется значение на манометре в момент остановки оборудования;

- открывается любой водоразборный кран;

- контролируется снижение давления в системе.

Давление, при котором устройство снова начинает работу, соответствует порогу включения. Полученные значения сравниваются с расчетными или рекомендуемыми параметрами системы.

Регулировка давления включения

За настройку нижнего порога отвечает большая пружина, расположенная в центральной части механизма.

- Поворот регулировочной гайки по часовой стрелке приводит к увеличению давления включения.

- При вращении против часовой стрелки этот показатель уменьшается.

Если после нескольких попыток настройки добиться стабильной работы не удается, причиной может быть износ механизма.

Тогда целесообразно купить реле давления для насосной станции, рассчитанное на характеристики системы водоснабжения.

Настройка давления отключения и перепада давления

Малая пружина используется для регулировки разницы между давлением включения и отключения.

- При затягивании гайки по часовой стрелке перепад давления становится выше. В результате насос работает дольше, но количество его запусков сокращается.

- Ослабление гайки уменьшает разницу между порогами, из-за чего насос начинает включаться чаще.

Практика показывает, что перепад давления менее 0,6-0,9 бар нежелателен. В этом случае возрастает количество пусков насоса, что плохо влияет на ресурс электродвигателя и контактной группы реле.

Оптимальным считается диапазон от 1,5 до 2 бар. Он обеспечивает стабильную работу системы и снижает нагрузку на оборудование.

Контроль работы системы

После регулировки производится несколько циклов заполнения и опорожнения системы с контролем показаний манометра. Насос должен стабильно включаться и отключаться при заданных параметрах, без резких скачков давления и чрезмерно частых запусков.

После проверки защитная крышка реле устанавливается на место, а насосная станция переводится в штатный режим работы.

Правильная регулировка способствует стабильной работе системы водоснабжения, снижению энергопотребления и увеличению срока службы оборудования.

Если устройство имеет значительный износ или не поддается корректной настройке, необходимо купить реле давления воды с характеристиками, соответствующими параметрам системы.
